RegCache 精读：视觉编码器激活量化，为什么要预置 Register

CLIP、DINOv2 这类大规模视觉编码器是多模态系统的视觉底座，但它们的激活量化比语言模型更棘手：异常值往往在中间层才慢慢长出来，而且不像语言模型那样集中在 ⟨BOS⟩、⟨SEP⟩ 这种固定 token 上。结果是 8-bit 尚可，4-bit 往往直接崩掉。

RegCache 的思路是：与其事后给异常值做特殊量化器，不如先把「愿意吸异常」的 register token 预置进模型。它从参考图里策展出高范数 token，缓存它们的 KV 并在中间层前缀插入，再在推理时删掉模型内部刚冒头的 sink token。本文沿图 1 的动机、图 2 的对比、三个观察、图 5 的三步流程和实验表展开。文中的教学算例用于解释机制，实验数字均来自原论文报告，未经独立复现。

论文信息与关键术语

1. 目标与动机：视觉编码器量化为何更难

视觉编码器常被单独部署到端侧，也可能作为 VLM 的视觉塔。在视频管线里，视觉编码器甚至能占到约 45% 的端到端延迟。PTQ 可以不训练就降低存储与算力，但 ViT 低比特激活量化仍频繁掉点。

根因是 outlier：少数通道的激活远大于其他值。量化要把连续数值映射到有限档位；若动态范围被几个极大值撑开，多数正常 token 的分辨率会被压扁。

上表是教学算例，用来说明范围被撑开后的代价：异常值本身可能只占极少 token，却让整层激活一起变粗糙。若给不同 token 或通道单独设定精度/范围，又会引入不小的运行时开销，难以落到静态激活量化上。

语言模型里有一条「前缀 sink」的路：把 ⟨BOS⟩ 之类 token 的 KV 缓存起来，前缀插进注意力层，让它们吸收异常。问题在于：视觉编码器里谁来当 sink token？

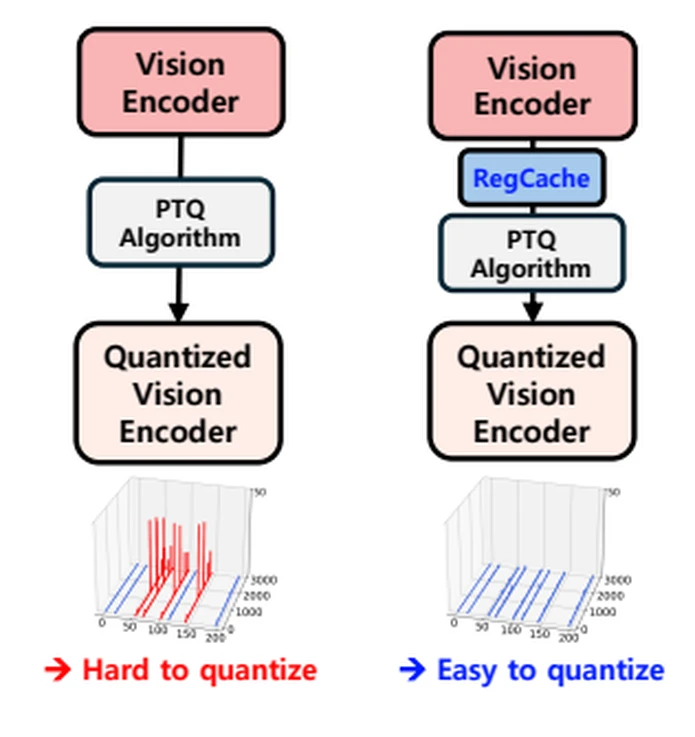

原论文图 1，PDF 第 2 页。左侧直接对视觉编码器做 PTQ 偏难；右侧先用 RegCache 预处理，再交给 PTQ，量化更易。

图 1 把 RegCache 定位成 on-top 插件：它不替换 PTQ 算法，而是先把模型改造成「好量化」的形态。这和后续实验里「多种 PTQ 底座都能叠加」的设定一致。

2. 图 2：LLM 有现成 sink token，视觉没有

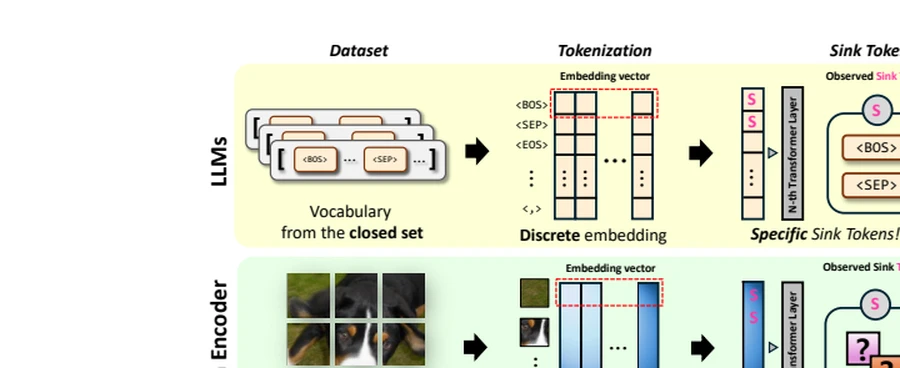

原论文图 2，PDF 第 3 页。上半：LLM 词表封闭，⟨BOS⟩、⟨SEP⟩ 从输入起就是语义中立 sink。下半：视觉编码器吃的是连续 patch 嵌入，sink 是谁并不显式。

两边的差别可以拆成三层：

1. 词表是否封闭。 LLM 词表固定，特殊 token 从第 0 步就存在。视觉编码器的 token 是图像 patch 连续映射出来的嵌入。
2. 异常出现位置。 LLM 的大规模激活常在早期层、固定位置/类型上出现；视觉编码器的异常 token 更像随机背景 patch。
3. 能否复用。 前缀缓存要求这些 token 在任意测试输入上都稳定诱导异常。视觉 patch 换一张图就换一组，直接抄 LLM 的做法并不成立。

Darcet 等人提出训练时加入 register 来吸收 attention sink，但预训练视觉编码器通常没有这些 token。论文的经验观察是：

Sink tokens emerge gradually from the middle layers of vision encoders… These tokens are highly similar across images, enabling their use as reusable registers.

也就是说：视觉编码器会在中间层「自己长出」sink，而且这些 sink 跨图很像——于是可以把它们事先缓存下来，当作外部 register。

3. 三个观察：中间层、无意义 token、可复用

3.1 敏感层在中间，和异常值同时出现

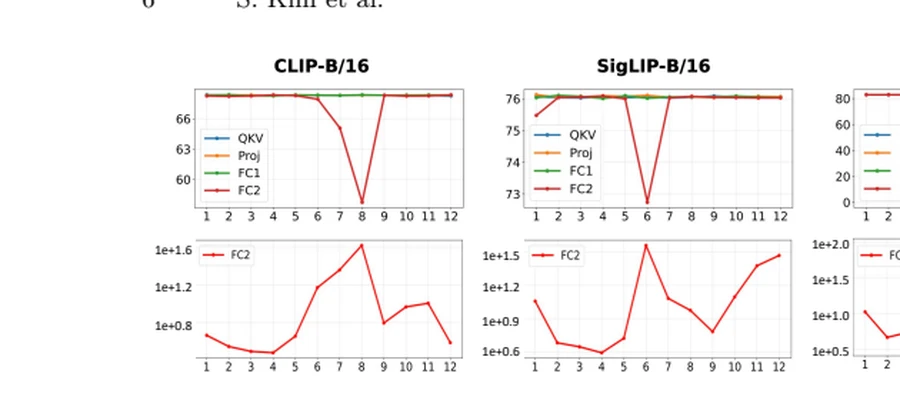

原论文图 3，PDF 第 6 页。上排：单独把某层量化到 W8A8 时的 ImageNet 零样本精度；下排：各层 FC2 输入 token 的最大 ℓ∞ 范数（对数刻度）。

作者逐层做 W8A8 单层量化，用精度跌幅定位 quantization-sensitive layer。敏感层主要落在一两个中间块的 MLP 投影上；DINOv2 的掉点更广。下排曲线显示，这些位置恰好是 FC2 输入范数开始抬升的区域。结论有两层：

• 异常值是视觉编码器低比特掉点的主因。
• 前缀不必覆盖整网络，早期层可以不动，只需处理中间到后段。

3.2 为什么是中间层？语义「无意义」需要先被识别

LLM 的 ⟨BOS⟩ 从输入起就无意义；图像 patch 要先经过若干层，模型才能分出「没信息的背景块」。作者用 ImageNet-9 做对照：

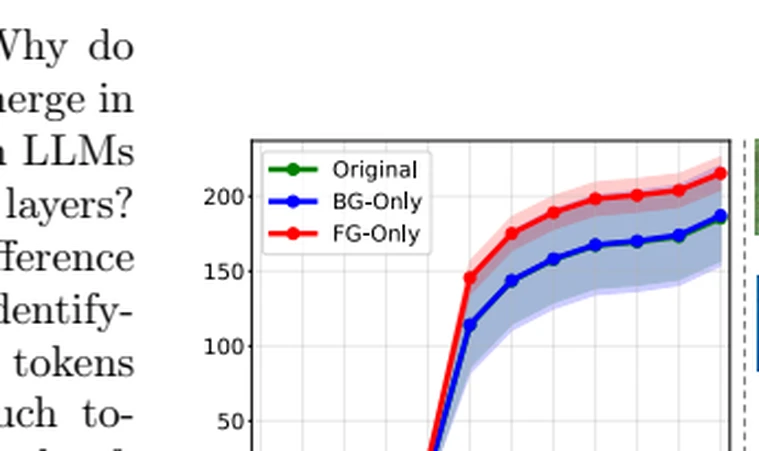

原论文图 4，PDF 第 7 页，SigLIP-B/16。Original 与 BG-Only 曲线几乎重合；FG-Only 更早、更大。

前景-only 图把背景像素置零，「无意义 patch」更易识别。结果异常更早、更强；只留背景则与原图几乎重合。这支持一个假设：视觉编码器的 sink 出现得晚，是因为「谁是垃圾 token」本身需要中间层计算。 附录还提到，带 register 训练的模型更像 LLM，异常会在早期层出现。

3.3 中间层 sink 跨图高度相似

数据来自原论文表 1，PDF 第 7 页，SigLIP-B/16。

异常 token 跨图几乎长成同一套特征，正常 token 则差得多。这正是「可复用 register」的证据：从一张参考图搜到的高范数 token，可以拿去服务另一张测试图。

4. 图 5：Curating、Caching、Deleting

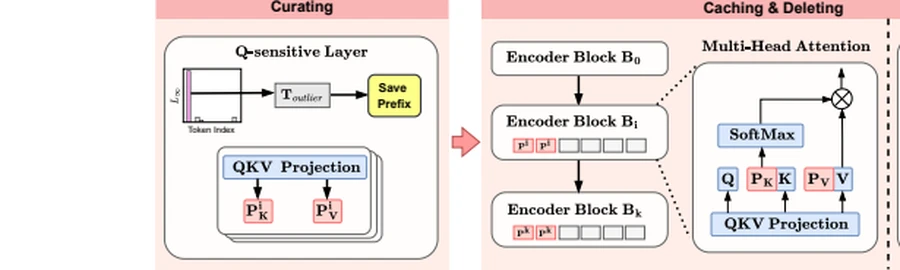

原论文图 5，PDF 第 8 页。左：从参考池策展 register；中右：在中间层插入缓存 KV，并在敏感层删除 top-k 异常 token。

结合上面的观察，方法可以写成一句话：

用参考图中间层的 sink token 当外部 register，替掉测试时模型内部自己长出的 sink，并删掉还没吸收干净的异常 token。

4.1 Curating：锁定敏感层，收集高范数 token

1. 找敏感层 l_q。 逐层量化（默认 round-to-nearest；若已定 PTQ 底座则用该底座），看 ImageNet-1k 训练集上哪层掉点最多。附录还给了无标签的重建误差版。
2. 取 top-k。 在 l_q 输入处，按 ℓ∞ 范数取最大的 k 个 token：

$$S=\underset{z\in {\Phi }_{l_q}(x),x\in {\mathcal{I}}^{\mathrm{ref}}}{\mathrm{argtopk}}\Vert z{\Vert }_{\infty }$$

实验设置：从 ImageNet-1k 训练集采 50,000 张参考图，k = 100。因为 sink 往往在敏感层前几个块就出现，作者对最多 3 个前置块 同样搜一遍，为每层单独建候选集。

4.2 Caching：平均 KV，搜索插入份数 τ

对候选 token 在未量化编码器上算 KV，再平均成一份 register，插入量化后的模型。插入份数

$$\tau \in \{1,2,\dots ,15\}$$

在参考任务（仍是 ImageNet-1k 训练集分类）上挑精度最高的 τ*。CLIP/SigLIP 从搜到的层一直插到最后一层；DINOv2 只插在搜到的那一层效果更好。

注意：这里的 cache 是 离线算好的 KV 前缀，推理时不做逐图 token 检索。搜索总开销在 RTX 4090 上用朴素 RTN 伪量化约 1 小时。

4.3 Deleting：测试时删掉残余 sink

前缀插好后，模型内部仍可能冒出异常 token。推理时在敏感层输入上再删 top-k̃ 个 ℓ∞ 最大 token：

$$D=\underset{z\in {\Phi }_{l_q}(x_{\mathrm{test}})}{\arg \mathrm{top}\tilde{k}}\Vert z{\Vert }_{\infty }$$

k̃ 同样用参考任务调。删的是 当前测试图自己的 异常 patch；insert 的是 跨图共享的 register。两者互补。

4.4 一个更直观的分工

把激活想成一张表：行是 patch token，列是通道。一个 50 的尖峰会把整列量化步长拉粗；前缀让尖峰集中到 register 上，删除再把剩下的尖峰行拿掉，剩下的表就好量化了。

5. 主实验：分类、检索、VLM

5.1 ImageNet-1k 零样本分类

底座覆盖缩放因子优化（PTQ4ViT、RepQ-ViT、FIMA-Q）、取整函数优化（ERQ、FIMA-Q）、权重修正（ERQ）、激活分布整形（NoisyQuant），以及朴素 RTN。

数据摘自原论文表 2，PDF 第 11 页。BestΔ / AverageΔ 为「各 PTQ 底座 + RegCache」相对该底座的最大/平均提升。

读数要点：

• 比特越低，收益越大。 W4A4 / W6A6 上 CLIP 的 BestΔ 达到 +44.51 / +27.15；W8A8 时头寸变小。
• softmax 基模型收益更明显（CLIP 系大于 SigLIP 系），与「softmax 是 outlier 重要来源」的共识一致。
• DINOv2 是例外。 自监督模型行为不同，W8A8 上甚至有 −0.05 的 BestΔ；作者也改成只在搜到的层插前缀。

以 CLIP-B/16 + ERQ 为例：W4A4 从 1.56 提到 46.07；W8A8 从 67.99 提到 68.09。再看 FIMA-Q 这类已经很强的底座，W8A8 上增益几乎消失——RegCache 是补异常值短板，不是无条件刷分。

5.2 图文检索（MS-COCO R@1）

数据摘自原论文表 3，PDF 第 11 页。

检索任务上所有设定均获益，方向与分类一致：低比特更需要压 outlier。

5.3 VLM：图像与视频

在 Qwen3-VL 上把视觉塔压到 4-bit，叠在 RepQ-ViT 上：

数据摘自原论文表 4，PDF 第 12 页。完整精度约为 GQA 58.59/59.04、VQAv2 77.05/77.86、Video-MME 73.44/78.78、MLVU 68.34/78.19（2B/8B）。

4-bit 视觉塔离全精度还有距离，但 RegCache 在图像与视频基准上都稳定抬升，说明前缀不是只对封闭分类有效。

5.4 跨数据集泛化

前缀是在 ImageNet-1k 训练集上搜的。在 Stanford Cars、Flowers-102、Food-101、CIFAR-100、Caltech101、Oxford-IIIT Pet、DTD 上做零样本，Naïve → RegCache 的提升仍然很大（例如 CLIP 在 Food-101 上 +41.38，SigLIP2 在 Food-101 上 +55.92）。这支持 register 可迁移，而非过拟合到 ImageNet 类别。

6. 异常值下降与消融

6.1 最大 token 范数被压下去

数据来自原论文表 6，PDF 第 13 页；W8A8，500 张图平均。

范围收窄直接对应量化分辨率提高，是方法起效的机理证据。

6.2 只做一半更糟

数据来自原论文表 7，PDF 第 13 页。

消融很清楚：

• SigLIP：单靠 PC 已接近完整版；单靠 TD 反而从 69.71 掉到 42.41。
• SigLIP2：单靠 PC 不够（23.82，低于 baseline 的 26.04）；单靠 TD 很强（69.06），但两者合用最高（72.35）。

也就是说 insert 与 delete 是配套的。外部 register 吸走大部分注意力异常，删除清掉残余；只做一半甚至会破坏原有 token 布局。

6.3 延迟几乎不动

数据来自原论文表 8，PDF 第 14 页；A6000 + TensorRT。

额外 token 操作被标成可忽略（≤1.54%）。视频输入上视觉塔更成为瓶颈，量化视觉塔的 TTFT 收益超过 2×。

7. 结论边界与阅读注意

三个观察 + 三步流程，支撑了「RegCache 能在多种 PTQ 上稳定改善低比特视觉编码器」这一主张，尤其在 W4A4。机理上，最大 token 范数显著下降；设计上，PC 与 TD 缺一不可。

阅读和复现时建议保留这些边界：

1. 并非零成本训练无关。 方法 training-free，但仍要选敏感层、扫 τ、调 k / k̃，总搜索约 1 小时（RTX 4090 + RTN）。论文也把超参需按模型与底座分别调列为 limitation。
2. 参考任务不是完全无标签真空。 默认敏感层与 τ 在 ImageNet-1k 训练集 上验证；附录才有无标签重建损失版本。
3. 不是所有模型都吃同一套配方。 DINOv2 的插入位置、增益幅度都不同；W8A8 上有时近乎持平或微降。
4. 删除 token 会改序列。 若下游严格依赖全部 patch（稠密预测、分割），需要单独验证；论文主实验是分类、检索与 VLM 问答/视频理解。
5. 异常值机制仍未关完。 作者自己也指出，视觉与 LLM 的 outlier 行为差异值得继续研究；register 最优形态也未解决。
6. 数字来自作者报告配置。 ImageNet / COCO / Qwen3-VL、特定 PTQ 底座与硬件；不自动推广到任意分辨率、任意 ViT 尺寸或端侧 NPU。

对照相关工作时还可以记一句：Jiang 等人的 test-time register 会把通道最大激活「搬到」额外 token；RegCache 则是 预计算 + 前缀 KV + 删除，专为量化动态范围设计，推理时不做重活。DINOv3 训练时就带 register，是少有的「一开始就具备 sink」的视觉编码器例外。

原始来源

• RegCache GitHub
• 本文依据本地 PDF：44.RegCache.pdf，19 页（正文 15 页 + 参考文献）
• 图 1—图 5 分别位于 PDF 第 2、3、6、7、8 页
• 表 1（余弦相似度）第 7 页；表 2—4（主实验）第 11—12 页；表 5（跨数据集）第 13 页；表 6—7（范数与消融）第 13 页；表 8（延迟）第 14 页
• 方法公式（候选集、删除集合）见 PDF 第 9—10 页 §4.1—4.3

文中图 1—图 5 均裁自上述 PDF，并在图注中标明图号与页码。量化步长对照表与「insert / delete 分工」表由本文整理，用于解释机制，不是论文实验结果。
