SDF：ASD 识别为什么要同时看静态和动态功能连接

Date 2026-05-22 · Category tech · Status finished · Confidence likely
论文解读, 医学影像, 脑网络

论文信息

论文题目：Static-dynamic functional connectivity fusion via cross-attention for ASD identification

发表 venue：Biomedical Signal Processing and Control, 2026

这篇论文研究的是基于静息态功能磁共振 rs-fMRI 的 ASD 辅助识别。输入是 116 个脑区随时间变化的 BOLD 信号，输出是被试更可能属于 ASD 还是正常对照。

作者提出的模型叫 SDF，全称是 Static-Dynamic Fusion。先说结论：

这篇论文最重要的地方，不是又加了一个 attention，而是把 静态功能连接、动态功能连接 和 交互式融合 这三件事接成了一条完整链路。

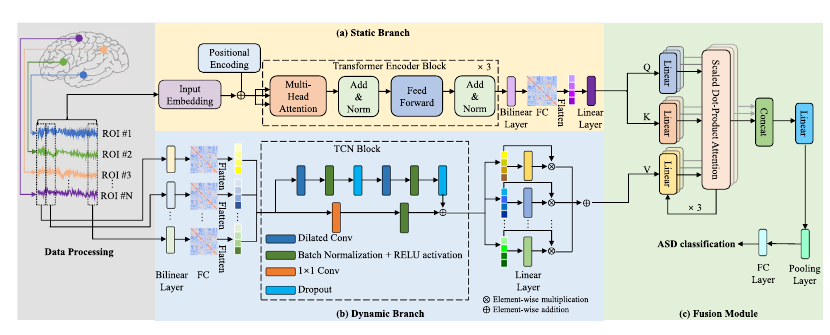

SDF 整体框架，图源：论文原图裁剪

核心动机：只看静态，或者只看动态，都不够

在 rs-fMRI 脑网络分析里，最常见的两种视角是：

  • 静态功能连接 sFC：把整段扫描时间放在一起，看脑区之间整体上是否同步。
  • 动态功能连接 dFC：把时间切成多个小窗，看脑区关系如何随时间变化。

这两种视角各有优点，也各有明显短板。

1. 只看静态连接，会把时间变化平均掉

静态连接更像一张“长曝光照片”。
它能告诉你：

  • 哪些脑区长期协同；
  • 哪些网络关系整体偏强或偏弱；
  • 脑网络的全局结构大致是什么样。

但它的问题也很直接：

  • 短时间里的异常波动会被平均掉；
  • 某些只在局部时间段出现的异常连接不容易留下痕迹；
  • 动态重组过程会被压成一张静态图。

2. 只看动态连接，又容易忽略稳定结构

动态连接更像“分镜视频”。
它能看到：

  • 某些脑区关系是不是会突然增强或减弱；
  • 脑网络是不是在不同时间段有不同配置；
  • 某些时变模式是否和疾病状态相关。

但动态方法也不完美：

  • 更容易受噪声影响；
  • 时间窗切分本身会引入不稳定性；
  • 如果只看局部变化，反而不容易把握全局稳定结构。

所以这篇论文真正要回答的问题不是：

静态和动态谁更好？

而是：

能不能把稳定结构和时间变化都保留下来，并且让它们真正互动，而不是简单拼接？

一句话看懂 SDF

这篇论文的整体思路可以压缩成下面这条主线：

同一段 rs-fMRI 时间序列
-> 静态分支学习稳定脑连接
-> 动态分支学习时间演化模式
-> 用 cross-attention 让两种特征互动
-> 输出 ASD / NC 分类结果

如果再翻得更直白一点：

静态分支回答：整体脑网络长什么样
动态分支回答：脑网络是怎么变的
融合分支回答：哪些变化是在这个整体结构下最值得关注的

整体方法：三段式结构

SDF 的框架其实很规整，可以拆成三个模块：

  1. 静态分支 从整段时间序列里学习稳定脑连接表示。
  2. 动态分支 先切时间窗，再建模多个时间窗之间的演化关系。
  3. 融合分支 不是直接拼接，而是用 cross-attention 让静态信息去筛选动态信息。

这套设计最关键的一点在于：

前两条支路不是各做各的，真正的价值在第三步融合时才被放大。

模块一：静态分支在做什么

静态分支对应图里的上半条路径。

它的输入不是已经构好的 FC 矩阵，而是原始的 ROI 时间序列。作者先把每个脑区的时间信号送进一个 Transformer encoder，再从编码后的表示里构造静态连接。

这条分支的流程可以翻成人话：

整段 ROI 时间序列
-> 线性映射
-> 加入时间位置信息
-> 多头注意力建模整段时间依赖
-> 得到每个脑区的高层表示
-> 两两组合，生成静态连接矩阵
-> 压缩成静态特征 X_S

这和传统 Pearson FC 的差别很重要。

传统做法会直接问：

脑区 A 和脑区 B 在整段时间里平均是否同步？

而这里的做法更像：

先让模型学习整段时间序列里哪些时刻和模式更重要，
再根据这种更高层的表示去构造脑区之间的稳定关系。

所以这篇论文里的静态连接不是“直接算出来的”，而是“先学表示，再构出来的”。

模块二：动态分支在做什么

动态分支对应图里的下半条路径，也是图中最容易看乱的部分。

它不是把原始时间序列直接送进一个 TCN，而是先做了一次“分窗构图”。

具体流程是：

原始时间序列
-> 按时间切成 K 个不重叠窗口
-> 每个窗口单独构造一个功能连接矩阵
-> 每个矩阵取下三角并拉平成向量
-> 把 K 个向量按时间堆成序列
-> 整个序列一起送进 TCN
-> 再对不同时间窗输出做加权汇总
-> 得到动态特征 X_D

这里最关键的点有两个。

1. TCN 不是对每个窗口单独做

很多人第一次看图会以为：

每个窗口 flatten 后，各自过一个 TCN

其实不是。

正确理解应该是：

先把每个窗口变成一个向量，
再把这些向量按时间排成一个序列，
最后这个序列整体进入同一个 TCN。

也就是说，TCN 学的不是“某个窗口里有什么连接”，而是：

这些窗口对应的连接模式，前后是怎么演化的。

2. 动态分支最后还有一步“时间加权”

TCN 输出的是一串时间步特征，不是直接一个向量。
作者又加了一层线性打分和 softmax 权重，把不同时间窗的重要性学出来，再做加权求和。

这一步的含义也很明确：

不是每个时间窗都同样重要，
模型要自己决定哪些时间段更能帮助区分 ASD。

模块三：cross-attention 到底在做什么

这部分是整篇论文最核心的创新点，也是最值得单独讲清楚的地方。

很多融合方法会这么做：

  • 直接把静态特征和动态特征拼接；
  • 或者给两者一个固定权重后相加；
  • 或者做一个比较浅的注意力加权。

这篇论文不这么做。它的思路是：

让静态特征当“筛选标准”，去读取动态特征里最有用的部分。

换句话说，融合模块不是在做：

静态 + 动态

而是在做：

静态如何去看动态

Q、K、V 在这篇论文里到底表示什么

如果不先讲清楚 Q / K / V，这篇论文右侧融合模块会很抽象。

attention 里这三个量可以先按检索系统来理解：

  • Q：你现在想找什么
  • K：每个候选项的匹配标签
  • V：候选项真正携带的内容

也可以翻成更直白的话：

  • Query：提问
  • Key：索引
  • Value：正文

attention 做的事就是：

拿 Query 去和 Key 比较
-> 看谁更匹配
-> 匹配得越高，对应的 Value 权重越大
-> 最后把这些 Value 按权重汇总

放到本文里，QKV 的来源是这样的

这篇论文的设计不是对称的。

  • Q 来自静态特征 X_S
  • K 来自静态特征 X_S
  • V 来自动态特征 X_D

这意味着什么？

它意味着：

  • 匹配标准 由静态脑连接给出
  • 真正被读取的内容 是动态脑连接信息

所以本文的 cross-attention，本质上是：

用稳定脑网络结构，去筛选时间变化中的关键模式。

为什么作者要这样设计

因为作者默认这样一个判断：

  • 静态特征更稳，能提供全局结构参考；
  • 动态特征更细，但也更容易夹杂噪声；
  • 如果没有一个稳定框架去约束，动态信息很容易显得“丰富但不稳”。

所以融合模块的思路不是：

让静态和动态平等聊天

而是：

先让静态特征定义关注方向，
再从动态特征里读出真正有价值的变化信息。

如果用一句最短的话记忆这部分：

  • Q：静态分支现在想关注什么
  • K：静态分支用什么标准去匹配
  • V：动态分支真正提供什么时变信息

把图和公式一起翻成人话

这篇论文的公式不算多，但如果直接看原文，容易在符号上卡住。其实按图来对应就很清楚。

静态分支
Transformer block
-> 学整段时间依赖
-> 生成静态连接矩阵
-> 压成静态表示 X_S

动态分支
每个时间窗单独构图
-> 变成一串连接向量
-> TCN 学窗口之间的时间依赖
-> 对时间步加权
-> 压成动态表示 X_D

融合分支
X_S 生成 Q 和 K
X_D 生成 V
-> cross-attention
-> 多头拼接
-> pooling 和分类

如果只记一句：

公式不是在描述一个复杂黑箱，而是在把“先学稳定结构，再学时间变化，最后让稳定结构引导时间变化”这件事逐步写出来。

实验结果：SDF 真正证明了什么

论文在 ABIDE-I 的三个站点上做了 ASD / NC 二分类，总共用了 430 名受试者。主结果里，SDF 在三个站点的准确率都是第一。

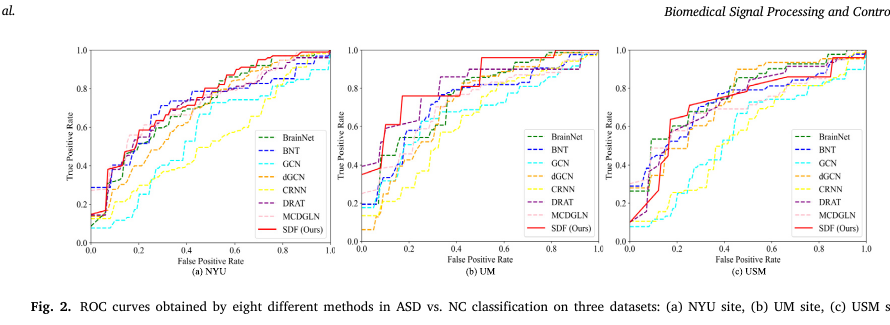

三站点 ROC 结果，图源：论文原图裁剪

站点 BNT DRAT MCDGLN SDF
NYU 73.79 75.72 74.94 77.50
UM 74.24 84.67 82.57 86.25
USM 75.54 81.29 82.57 85.00

这说明至少有一件事是成立的：

静态信息和动态信息如果能被有效融合，确实比只看单一视角更容易分出 ASD。

不过这里也要保留一点分寸感。
SDF 的 ACC 很强，但并不是每个单项指标都全面碾压。例如在部分站点上，AUC 并不一定是最优。这意味着：

  • 它在最终分类准确率上很有竞争力；
  • 但不能简单说它在所有评价维度上都绝对领先。

消融实验：真正起作用的是哪一部分

论文的消融实验很关键，因为它回答了“到底是哪个模块带来了收益”。

作者设计了几个变体：

  • SDF-E：不建模时间动态
  • SDF-T：去掉静态分支，只保留动态分支
  • SDF-C：保留静态和动态，但直接拼接，不用 cross-attention
  • SDF-L：把 TCN 换成 LSTM
  • SDF-S：静态分支去掉 transformer，只用更简单的双线性构图

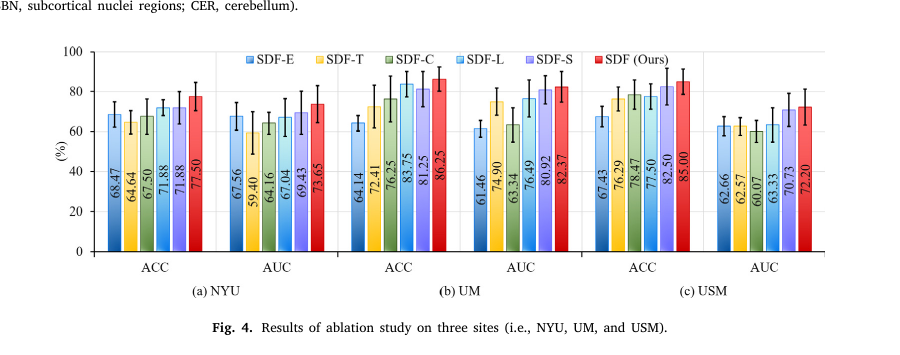

SDF 消融实验，图源：论文原图裁剪

这组实验给出的结论很清楚：

1. 动态分支不是可有可无

只看静态结构的 SDF-E 效果明显不如包含时间建模的版本。
这说明：ASD 相关异常不只是“脑网络平均长什么样”，还和“它怎么波动”有关。

2. 静态和动态都重要

只保留动态分支的 SDF-T 也不够好。
这说明：动态变化虽然重要，但没有稳定结构作为背景，模型并不容易把这些变化解释清楚。

3. 融合本身要讲方法，不是拼起来就行

SDF-C 比单独的静态或动态方法更好，说明“融合”本身是有效的。
但完整 SDF 又比 SDF-C 更强，说明：

真正的收益不只是“把两路特征都放进来”，而是“怎么让两路特征互动”。

4. TCN 和 transformer 都不是装饰

SDF-L 和 SDF-S 的性能下降说明：

  • 动态分支里，TCN 对时间依赖建模确实有效；
  • 静态分支里，先学表示再构图，比直接用简单构图更强。

这篇论文还有两点值得注意

1. 视觉网络和默认模式网络差异更明显

论文后面的网络级分析提到，VN 和 DMN 在区分 ASD 和正常对照时贡献更突出。这一点让模型不只是一个分类器，也给出了一些脑网络层面的解释线索。

2. 滑动窗口长度不是随便设的

作者比较了不同时间窗长度，发现 20 x TR 的设置最好。
这也再次说明：动态方法不是只要“切窗”就行，窗口长度会直接影响模型能看到的时间模式。

我会怎么理解这篇论文

如果把这篇论文放回到更大的 rs-fMRI 诊断脉络里，我会这样看它。

第一，它不是在发明一种全新的脑网络定义，而是在补一个长期存在的断层：

静态连接负责看稳定结构
动态连接负责看时间变化
真正的问题在于，两者过去常常没有被有效接起来

第二，它的 cross-attention 设计很有方向性。
这不是“双向对话式融合”，而是更像：

用稳定脑结构去约束动态信息读取

这个思路其实很合理，因为动态特征往往更丰富，但也更容易噪。

第三，这篇论文的实验是按站点分别评估的。
从我的理解看，它更像是在证明：

这种融合思路在不同站点内都成立。

但它还没有真正回答一个更难的问题：

如果在一个站点训练，在另一个站点测试，泛化会不会依然稳定？

这不是它做错了，而是它还没有走到那一步。

这篇论文的限制

作者自己也比较坦率地提到了几项限制：

  • 只用了 AAL 脑图谱；
  • 只用了 rs-fMRI 推导出的功能连接；
  • 没有进一步结合结构连接信息。

如果往后继续做，我觉得比较自然的方向有三个：

  • 比较不同 atlas 下静态和动态融合是否稳定；
  • 把结构连接一起并入融合模块；
  • 做更严格的跨站点泛化验证，而不只是站点内分类。

最后总结

SDF 这篇论文的价值，不在于单独某一个模块多新，而在于它把一个很关键的问题提得很准：

ASD 相关脑连接异常，既不是纯静态地图，也不是纯动态波动，而是稳定结构和时间变化共同作用的结果。

它的解决方案也很清晰：

静态分支给全局结构
动态分支给时间细节
cross-attention 决定哪些动态变化应该被保留下来

如果你想用一句最短的话记住这篇论文，我建议记成：

这不是一篇“把静态和动态拼起来”的论文，而是一篇“让静态结构去指导动态信息读取”的论文。
