PHFNet 精读：全阶段并行 CNN–Transformer，线性注意力里把弱红外目标补回来

Date 2026-09-03 · Category tech · Status finished · Confidence likely

论文解读, 红外小目标检测, 线性注意力

论文信息

论文题目：PHFNet: A Parallel Hybrid Fusion Network With Linear Attention for Infrared Small Target Detection

作者：Longteng Li、Liang Guo（通讯，IEEE Senior Member）、Xinchen Li、Xinrui Jiang、Xuan Wang、Dan Jing、Kai Wei、Kai Jin、Mengdao Xing（IEEE Fellow）。西安电子科技大学光电工程学院为主，西电杭州研究院、浙江大学光电科学与工程学院、西电 Faculty of Infor-X 合作。

来源：IEEE Transactions on Geoscience and Remote Sensing 64 (2026) Art. no. 5006217。2026-01-07 投稿，04-22 录用，04-27 发表。

论文：DOI: 10.1109/TGRS.2026.3687647。代码标注 will be released：github.com/Llt201/PHFNet（截稿时仓库尚未公开）。任务是单帧红外小目标分割检测（IRSTD），不是检测框。

先看结论

PHFNet 回答的问题很具体：弱红外目标只有几十个像素，现有 CNN–Transformer 混合往往把全局建模推迟到深层或窗口里——目标在下采样中途已经被背景压没，后面再「全局」也救不回来。全阶段并行又撞上 softmax 注意力的 $O (N^{2})$ 。

做法是把约束写成三句话，再各自做成模块：每一级都要全局；全局必须线性；线性不能把弱目标抹平。

组件	职责	通俗角色
全阶段并行 CNN–Transformer	每一级同时提局部细节和全局判别	放大镜和望远镜从第一层并排看，不等人把火星踩没了再抬头
LCLA = TLA + SMLP	Taylor 线性注意力 + 自适应局部补偿 + 轴向平移交互	望远镜加可调局部补偿：让弱目标参与全局加权，但别把云也放大
BMRA	双向多尺度池化校准 + 空间注意力	焊完之后的质检：横竖压背景、抬目标，再修轮廓

关键数字（Table I，官方划分重训对比）：

	SIRST	NUDT-SIRST	IRSTD-1K
IoU	80.12	96.70	71.39
nIoU	80.28	96.48	67.19
Fm	88.96	98.32	83.31
Pd	98.10	99.47	94.28
Fa (×10⁻⁶)	11.60	4.08	17.25

三数据集 IoU / nIoU / Fm 全表第一。Pd/Fa 在 SIRST、NUDT-SIRST 最优；IRSTD-1K 上 DNANet 的 Fa 更低（12.41 vs 17.25），但 IoU / nIoU / Fm / Pd 分别低 5.54 / 0.59 / 3.91 / 3.37 个点。AUC 为 85.88 / 96.97 / 83.48。代价：19.52 M、25.83 G、256×256 推理 19 ms（RTX 4090）——不是最轻，比同量级方法准。

一个实验前提：6 个传统方法 + 15 个深度学习方法按官方实现、同一划分重训；SIRST / NUDT-SIRST 用 50% 训练，IRSTD-1K 与扩展集 SIRST-UAVB 用 80%。

背景：小目标死在哪

红外靠热辐射成像，夜视、海监、预警都用。目标弱、小（常少于 100 像素）、和杂波灰度接近。

三条老路各有死法：

模型驱动（Top-Hat、局部对比、低秩稀疏）：先验一偏就虚警。
CNN 分割（ACM、DNANet、UIU-Net、IOVarNet）：像素定位强，卷积感受野局部，长得像目标的背景分不开。
CNN–Transformer 混合：一类只在 CNN 编码器里扩感受野；一类把自注意力关在窗口、固定位置或下采样特征上。全局语义不连续。弱响应在早期卷积和反复下采样里就被主导背景压到接近本底，深层再做全局已经晚了。

softmax 注意力是 $O (N^{2} C)$ ，全阶段并行塞不进预算。线性注意力把复杂度降到 $O (N C^{2})$ ，但全局聚合秩低，响应容易被抹匀——小目标更容易被背景「平均掉」。

设计约束因此是：每一级都要全局、全局必须线性、线性不能把弱目标抹平。

动机图：现有混合为什么碎

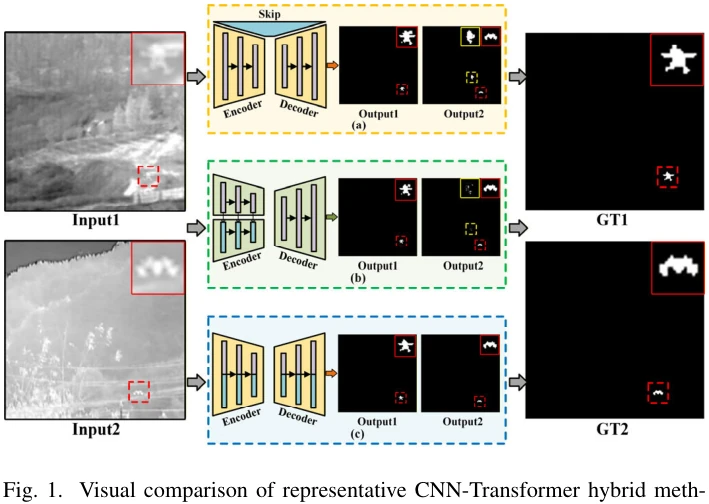

图 1：CNN–Transformer 混合方法的可视化对比。图源：Li et al., Figure 1, IEEE TGRS 2026

图 1 三行是同一类故事。(a) SCTransNet、(b) DWTFreqNet：漏检或虚警，激活碎；(c) PHFNet：更干净、轮廓更贴 GT。论文用这张图支撑「局部提取和全局判别分离」会把弱目标做碎。

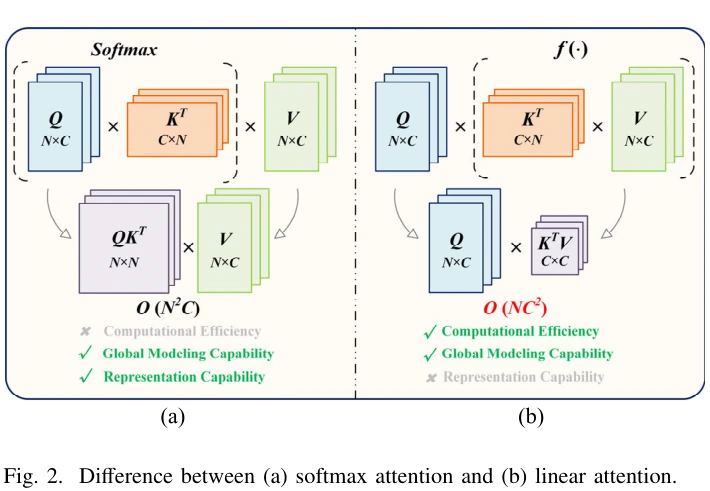

图 2：Softmax 注意力与线性注意力。图源：Li et al., Figure 2, IEEE TGRS 2026

图 2：softmax 要算完整 $Q K^{⊤}$ （二次）；线性注意力先算 $K^{⊤} V$ ，对 token 数线性。换来的是效率，失去的是尖锐的注意力分布——后面 LCLA 就是冲着这个缺口去的。

总体架构：每一级都是 CNN ∥ Trans → Fusion

图 3：PHFNet 总体结构。图源：Li et al., Figure 3, IEEE TGRS 2026

对称 U-Net：5 级编码 + 4 级解码，通道 32→64→128→256→512。编码 MaxPool 下采样，解码转置卷积 / 双线性上采样，skip 是 concat。

每一级的核心块：

Fin
 ├─ CNN：CBR×3 残差求和 + 1×1 → Fl（局部）
 ├─ Trans：1×1 对齐通道 → LCLA(TLA + SMLP) → Fg（全局）
 └─ Fusion：Fl + Fg → BMRA → Dropout1 + BN + ReLU

训练对所有解码器输出做辅助 mask 监督（BCE，跟 UIU-Net 一路）；推理只用最终头。输入先归一化、随机裁 256×256，再复制成 3 通道。超参基本跟 SCTransNet。

CNN 支路（公式 1）不是深堆，是三级渐进再相加：

X_{1} = CBR (F_{in}), X_{2} = CBR (X_{1}), X_{3} = CBR (X_{2})

F_{l} = X_{1} + X_{2} + X_{3} + Conv_{1 \times 1} (F_{in})

Table V 验证过：两级不够，四级在 SIRST 上掉点；换成 PConv / IDConv / DWC 也没有稳定超过这套三级。局部支路在这里是「稳」而不是「花」。

LCLA：线性注意力里把局部补回去

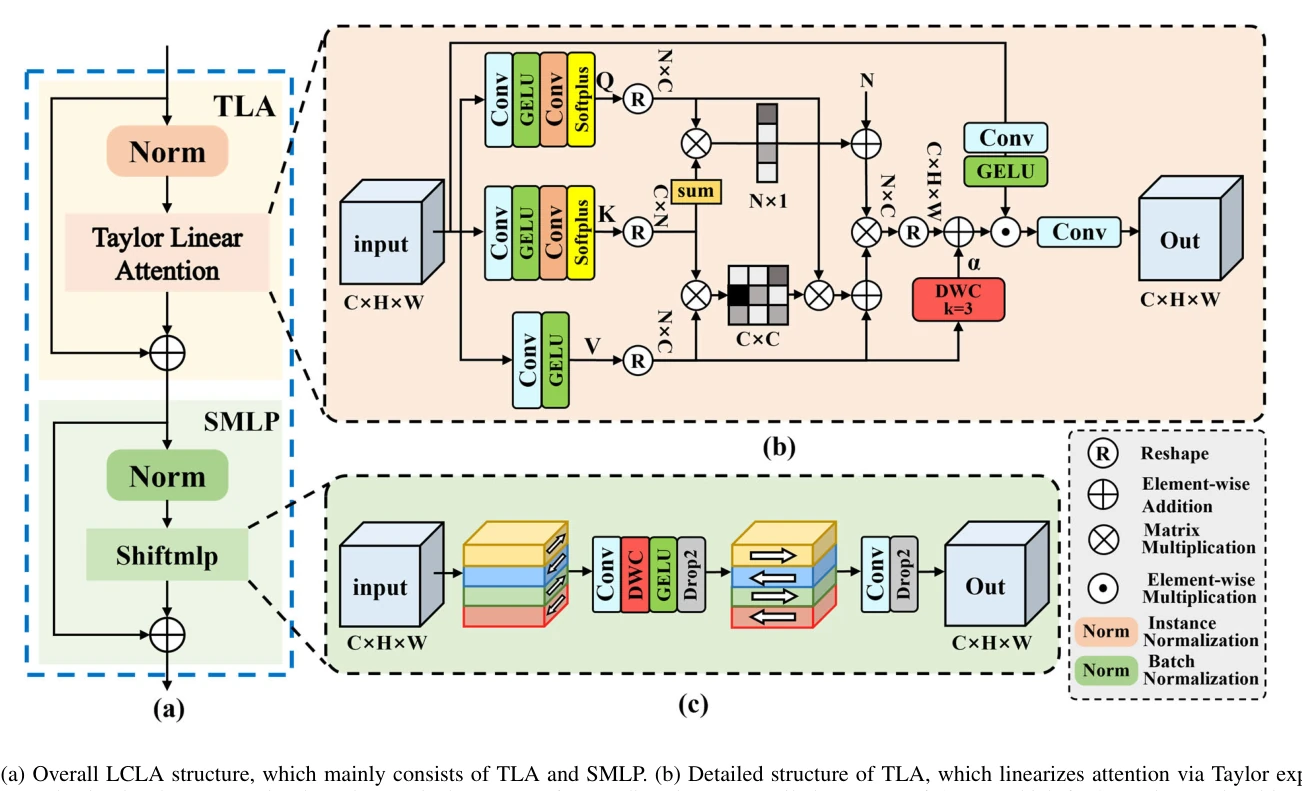

图 4：LCLA = TLA + SMLP。图源：Li et al., Figure 4, IEEE TGRS 2026

图 4：(a) LCLA = TLA + SMLP；(b) TLA 的 Taylor 线性化 + 自适应局部补偿；(c) SMLP 轴向 shift + DWC，用来和 CNN 支路对齐空间。

标准线性注意力像把整张图搅成一锅粥：背景占绝对多数，那几个亮点被平均没了。有人往粥里固定加一勺卷积（静态局部），云和目标一起变浓。LCLA 是：先允许局部进来，再用可学习缩放 $α$ 限制剂量，再用 GELU 门决定这一口要不要咽。

Softmax 相似度 $exp (Q K^{⊤} / C)$ 是 $O (N^{2} C)$ 。Taylor： $exp (x) \approx 1 + x$ ，丢掉高阶余项后（先忽略归一化）变成：

O_{i} \propto j \sum V_{j} + Q_{i} j \sum K_{j}^{⊤} V_{j}

先算 $K^{⊤} V$ ，复杂度 $O (N C^{2})$ 。正文明确说：丢掉余项会把表示塌成低秩、过匀，弱目标和结构杂波分不开。

投影（公式 6）：

X^{'} = GELU (Conv_{1 \times 1} (X)), Q, K = Softplus (Conv_{1 \times 1} (X^{'})), V = X^{'}

Softplus 保证 $Q / K$ 非负。补偿后的输出（公式 7）：

O^{'} = GELU (Conv_{1 \times 1} (X)) ⊙ (O + α \cdot DWC (V))

DWC 是 3×3 深度可分卷积； $α$ 管幅度；GELU 门做内容自适应。再 1×1 + 残差得到 $F_{T L A}$ 。单头，避免把头一拆把稀疏弱信号拆碎。

和相关工作的差别：MobileViT 是串行 local→global；Agent Attention 等是静态局部注入。这里是可学习缩放 + 门控，让局部项按输入调节，而不是永远加那么多。

SMLP（仿 UNeXt）：BN 后按通道分组，shift-size $s$ 做竖移→1×1→DWC+GELU，再横移同样一套，残差回 $F_{g}$ 。作用不是再加一层注意力，而是给 Transformer 支路一点显式空间交互，缩小和 CNN 的表征差。SIRST 上 $s = 6$ ，NUDT-SIRST / IRSTD-1K 上 $s = 4$ 。

BMRA：融合之后再校准

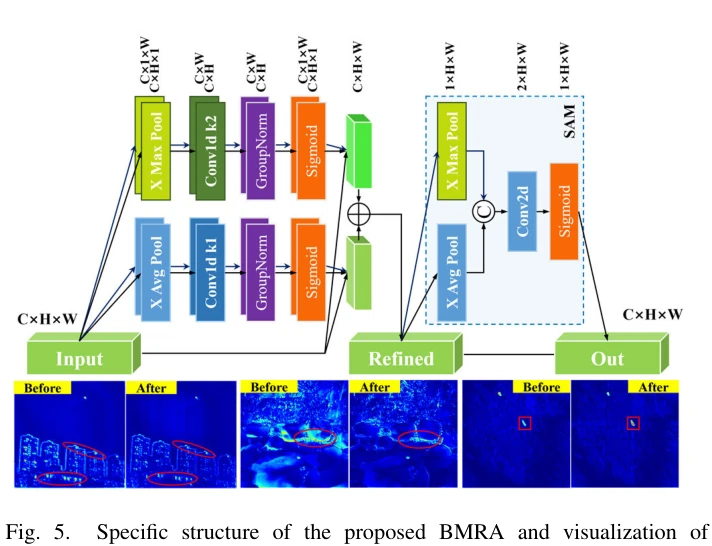

图 5：BMRA 结构与校准前后特征。图源：Li et al., Figure 5, IEEE TGRS 2026

图 5 下排热力图：校准前背景一片亮，校准后背景被压、弱目标更尖。

双支路加完会语义对不齐：CNN 细、Transformer 匀，直接用会畸变轮廓、放大结构杂波。现有混合注意力爱用平均池化，弱目标更容易被抹。

BMRA 的顺序是 先全局校准、再局部增强：

沿宽 / 高做自适应 avg pool + max pool（avg 压背景、max 抬显著点）；
avg 支路 1D conv $k = 3$ ，max 支路 1D conv $k = 5$ （非对称核，Table XI 选的 (3, 5)）；
GN + Sigmoid 得到四张方向注意力；
$\overset{ˉ}{F} = F_{f} ⊙ N_{a v g}^{w} ⊙ N_{a v g}^{h} + F_{f} ⊙ N_{ma x}^{w} ⊙ N_{ma x}^{h}$ ；
轴向注意力没有完整 2D 相关，再接 SAM 修局部结构。

Table VIII：只留 SAM 或只留 max 池化都不稳（后者 Fa 飙到 34.41）；完整 BMRA 在 IRSTD-1K 上 IoU 71.39。Table IX：SIRST IoU 80.12，高于 ECA 75.19、CPCA 78.03、CA / EMA / SCSA。

实验

数据：SIRST、NUDT-SIRST 官方 50% 训练；IRSTD-1K、扩展集 SIRST-UAVB 80%。另在 SIRST 上加高斯噪声 $σ = 10/20/30$ 。对比 6 个传统 + 15 个深度学习方法，按官方实现、同一划分重训。

训练：RTX 4090 + i7-14700KF，batch size 8，Dropout1=0.1；SIRST 1000 epoch / Dropout2=0.5；NUDT-SIRST 800 / 0.5；IRSTD-1K 800 / 0.1；UAVB 1500。阈值 0.5。指标：IoU、nIoU、Fm、Pd（质心偏差 3 像素）、Fa。

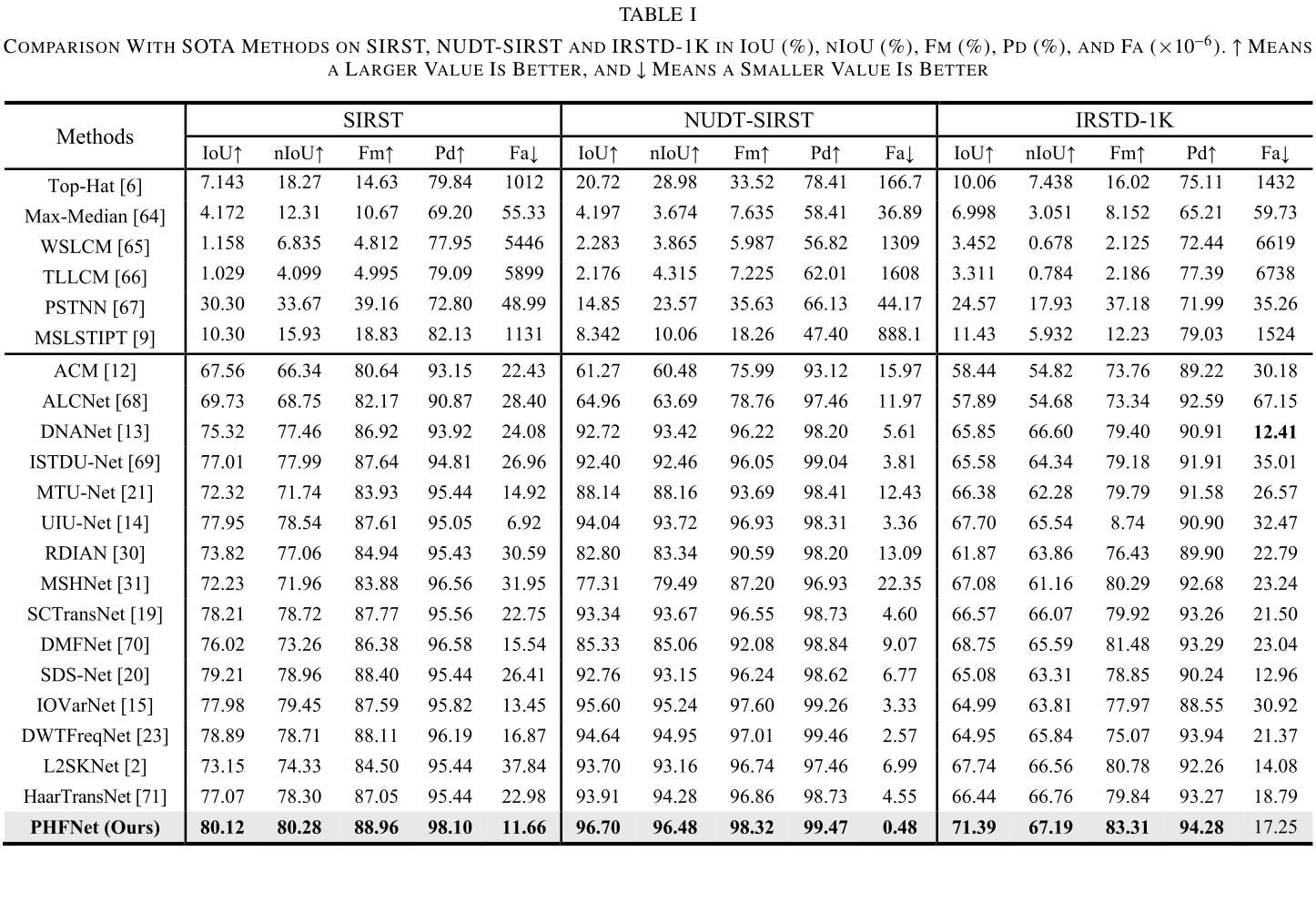

表 1：三数据集与 21 个方法的主对比。图源：Li et al., Table I, IEEE TGRS 2026

Table I 是主表。传统方法 IoU 普遍个位数到十几；深度学习过了 70 以后拼的是轮廓和虚警。PHFNet 三套 IoU / nIoU / Fm 全粗体。

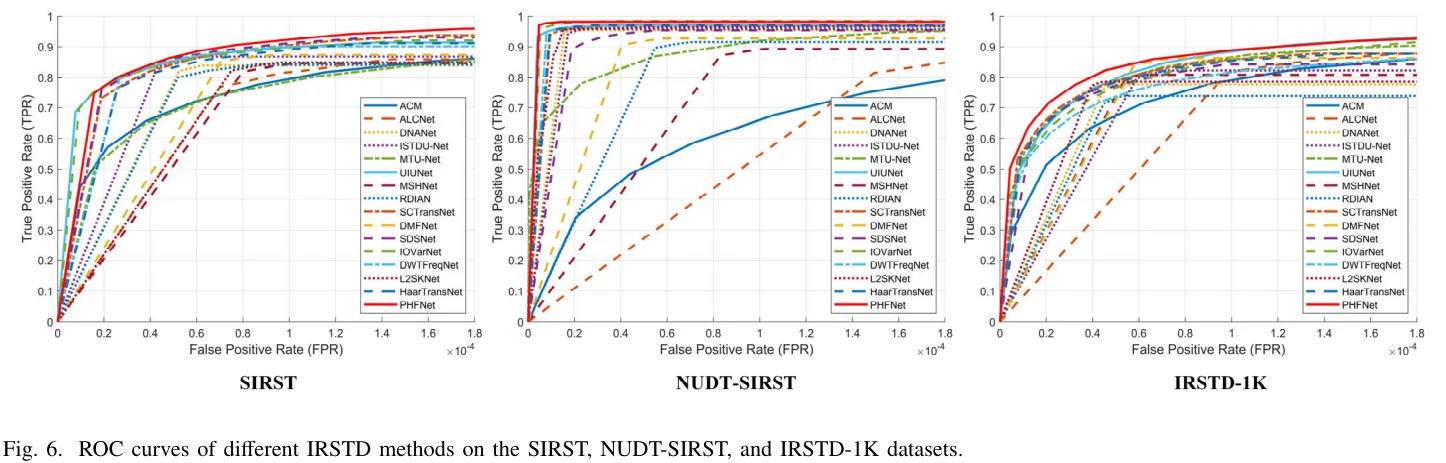

图 6：三数据集 ROC。图源：Li et al., Figure 6, IEEE TGRS 2026

ROC 三数据集都压在上面，和 Table II 的 AUC（85.88 / 96.97 / 83.48）一致。

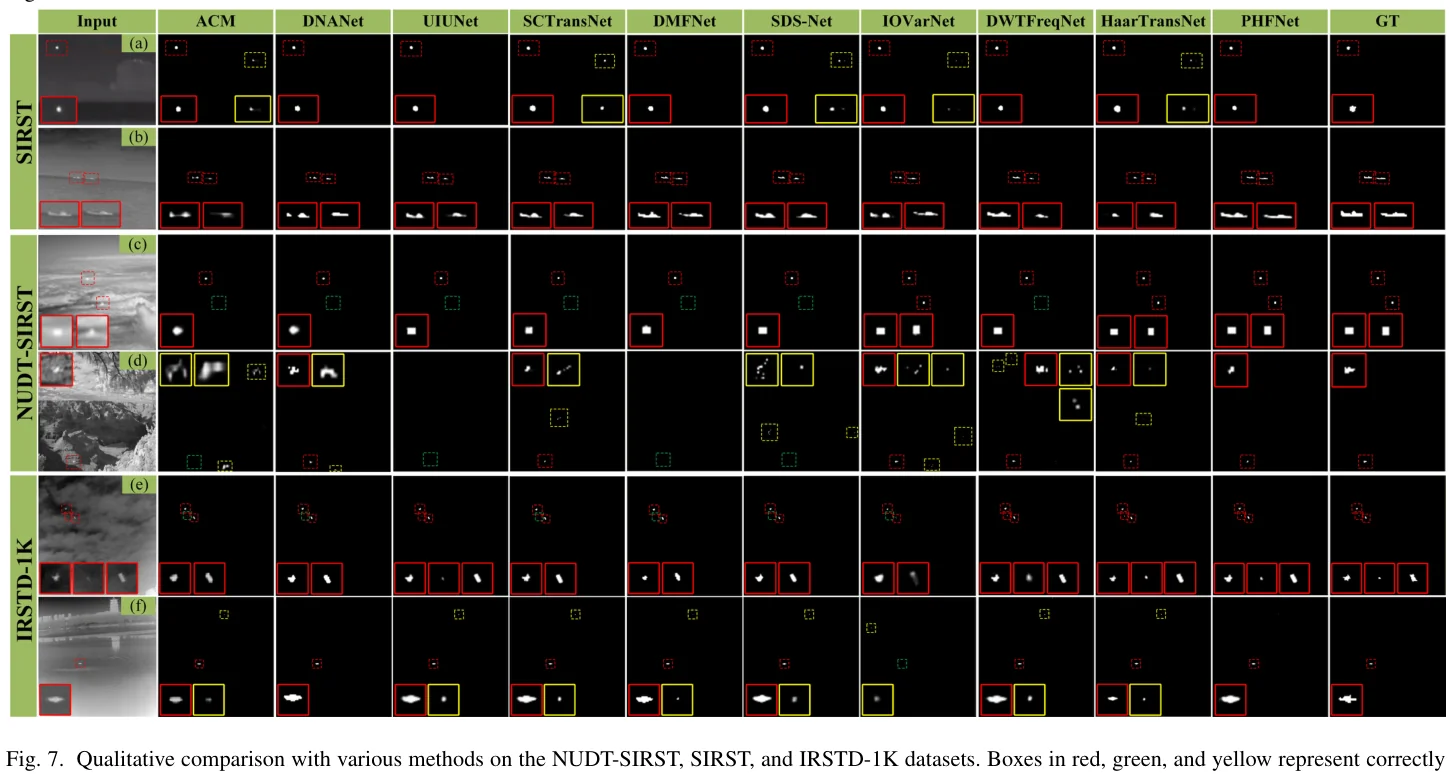

图 7：定性对比。红=检对，绿=漏，黄=虚警。图源：Li et al., Figure 7, IEEE TGRS 2026

云杂波场景里对比方法容易虚或碎，PHFNet 更干净；(d) 重杂波时论文称只有它既定位又几乎不虚警；IRSTD-1K 暗目标也更稳。定性图作示意，主结论仍以 Table I 为准。

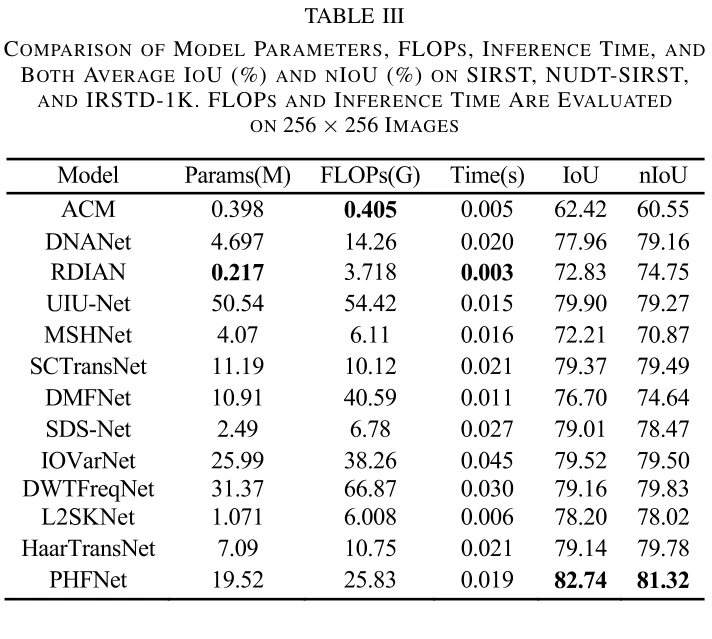

表 3：参数、FLOPs、推理时间与平均 IoU / nIoU。图源：Li et al., Table III, IEEE TGRS 2026

RDIAN 参数最少、推理最快（0.217 M / 3 ms），ACM FLOPs 最低（0.405 G）。PHFNet 19.52 M / 25.83 G / 19 ms，三数据集平均 IoU 82.74、nIoU 81.32。效率叙事是「中等开销换明显更准」，不是轻量 SOTA。

消融

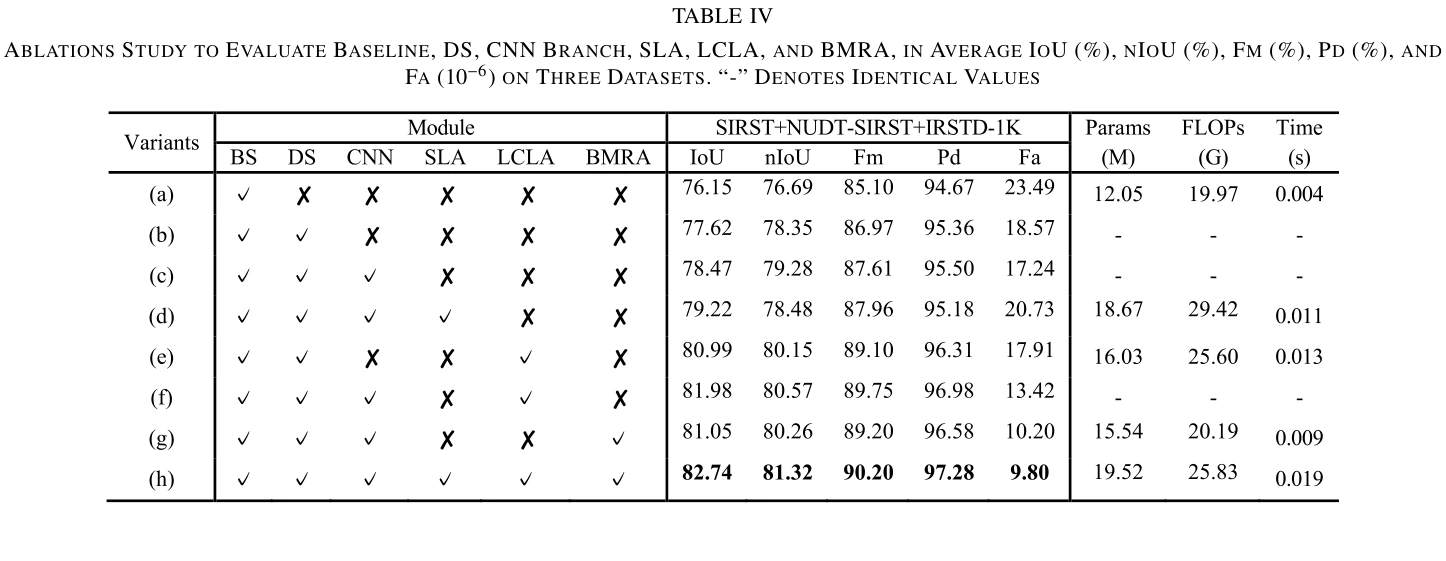

表 4：主模块消融（三数据集平均）。图源：Li et al., Table IV, IEEE TGRS 2026

变体	要点	IoU	nIoU	Fa
(a) 基线+DS	只用局部	76.15	76.69	23.49
(c) +CNN	三级局部求和	77.62	78.35	18.57
(d) +SLA	标准线性注意力	79.22	78.48	20.73
(f) +LCLA	换上局部补偿	80.99	80.15	17.91
(g) CNN+BMRA 无 LCLA	校准帮一点	81.05	80.26	10.20
(h) Full	LCLA+BMRA	82.74	81.32	9.80

因果链：CNN 加深帮有限；SLA→LCLA 是主增益（匀化减轻）；BMRA 单独对目标完整度帮助有限，和 LCLA 一起才把虚警和轮廓同时按住。Table IV 的 Full 与 Table I / III 的 82.74 / 81.32 对得上。

LCLA 内部（Table VI）：多头会漏弱目标；Focus / 中心化注意力把目标和背景一起放大；去掉局部补偿、改静态补偿、去掉门控，Fa 都会毛；静态补偿在 IRSTD-1K 上虚警尤其差。SMLP 换成 GDFN（偏通道、缺显式空间）也不如。对高效注意力（Table VII）：LCLA 精度最高；FLOPs 25.83 G，略高于 FT-Attention 的 24.17 G——正文「最低 FLOPs」这句和表不完全一致，引用时以表为准。

深度（Table X）：128 已经能打；最终用 512。噪声和 UAVB（Table XII）： $σ = 30$ 时 IoU 仍 68.57 最高；UAVB 极小极稀目标 IoU 42.09（第二名 HaarTransNet 38.75），但绝对数字说明这个集所有方法都还很难。

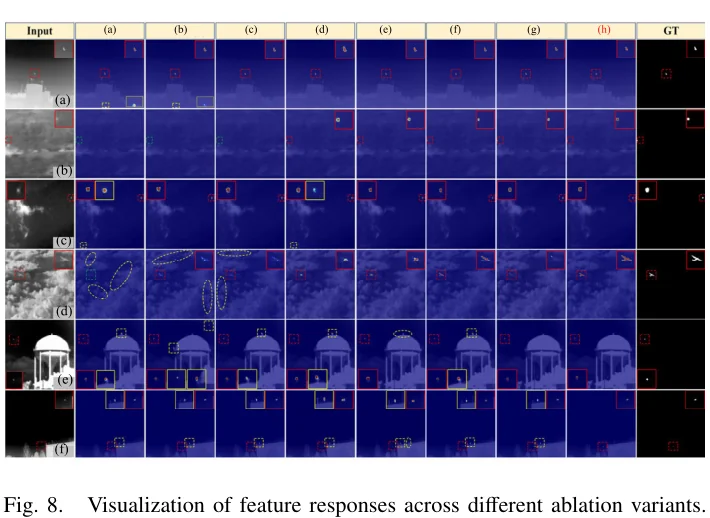

图 8：消融可视化。图源：Li et al., Figure 8, IEEE TGRS 2026

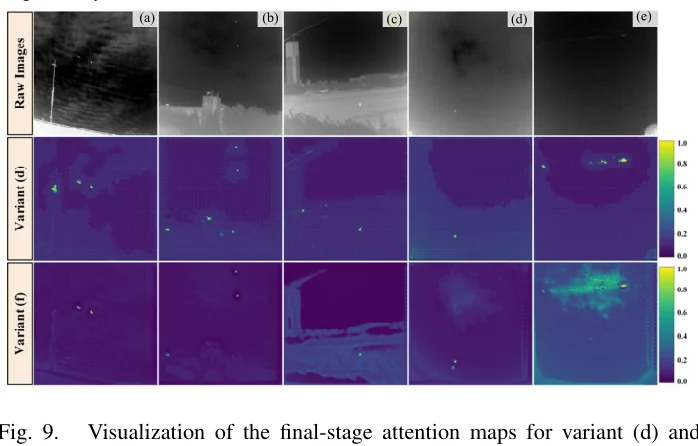

图 9：SLA 与 LCLA 末级注意力图。图源：Li et al., Figure 9, IEEE TGRS 2026

图 8 是消融可视化；图 9 是 SLA vs LCLA 末级注意力——SLA 往结构背景上散，LCLA 更收在目标附近。

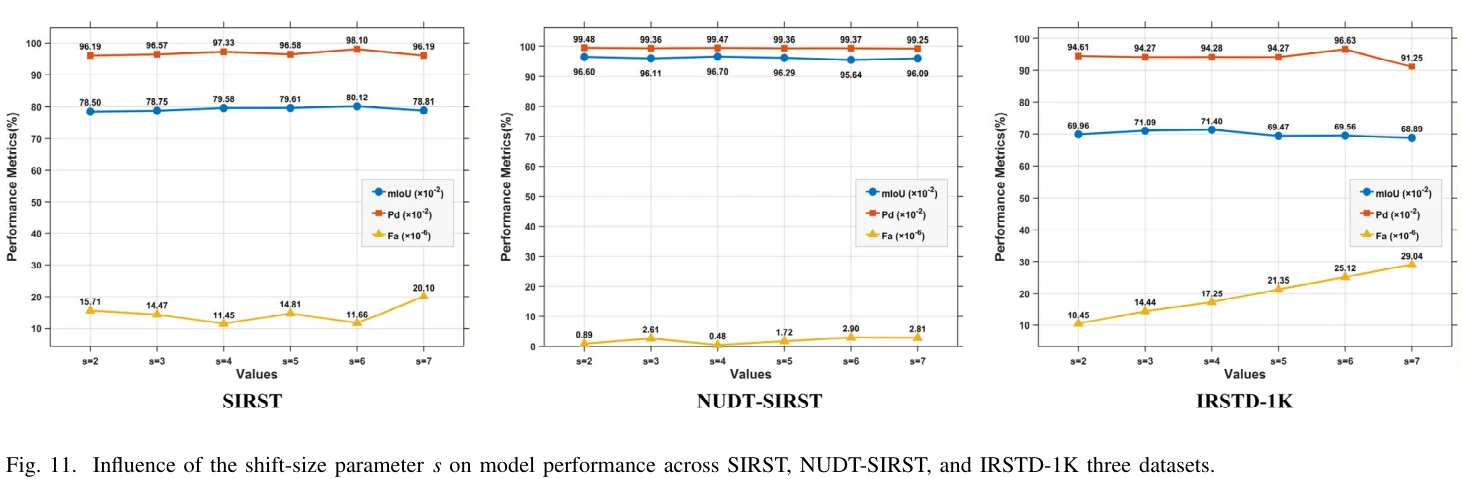

图 11：SMLP 的 shift-size s。图源：Li et al., Figure 11, IEEE TGRS 2026

$s$ 不是越大越好：NUDT-SIRST 上 IoU 钉在约 96%；SIRST / IRSTD-1K 上 Fa 随 $s$ 晃，过大就引入背景。所以 SIRST 取 6，另外两个取 4。

局限与讨论

按严重程度：

IRSTD-1K 的 Fa 不是第一。 DNANet 虚警更低，PHFNet 赢在 IoU / nIoU / Fm / Pd。主表「全面优于 SOTA」需要把 Pd/Fa 拆开读。
效率中等，不是卖点。 19.52 M / 25.83 G / 19 ms，远重于 RDIAN / ACM / L2SKNet。全文没有移动端或全尺寸条带红外的延迟测试。
「最低 FLOPs」与 Table VII 不一致。 LCLA 25.83 G，FT-Attention 24.17 G。精度第一成立，算力最低不成立。
代码尚未放出。 仓库地址写了，截稿时 GitHub 上还搜不到 Llt201/PHFNet。Taylor 公式省略归一化、SMLP 的分组 shift，复现要以官方代码为准。
UAVB 绝对性能仍低。 相对第二名有约 3.3 个 IoU 点，但 42.09 说明极小极稀目标这条线所有方法都没做干净。论文自己把强噪声稳健表示和极小目标建模写成未来工作。
单帧、单模态、官方划分。 没有多帧运动、没有红外–可见光融合，也没有跨数据集训练–测试。噪声实验是在 SIRST 上加高斯，不是传感器真实噪声。
定性图带示意框。 红 / 绿 / 黄框是作者标注，不能替代像素级指标。

总结

PHFNet 把红外小目标检测写成一个时序约束下的结构题：弱目标会在下采样中途消失 → 全局建模必须从第一级开始；全阶段并行撞上 $O (N^{2})$ → 必须线性注意力；线性注意力会匀化 → 局部补偿必须带幅度约束和门，裸加 DWC 会抬虚警；双支路加完会对不齐 → 融合后还要轴向 avg/max 校准，而不是再叠一条特征提取支路。

对做弱小目标分割的人，可迁移的是这套「全阶段局部–全局并行 / 线性注意力补局部 / 融合后校准」的分工，以及用 IoU 和 Fa 一起验收，而不是只报检测率。对复现，地址是 Llt201/PHFNet；在代码放出之前，Table I / III / IV 的 82.74 / 81.32 和 SIRST IoU 80.12 是核对实现的锁点。
