MSF-YOLO：小目标检测的三个改造点

论文信息

论文题目：Enhancing small object detection in low-altitude remote sensing via high-resolution feature extraction and multi-scale fusion

论文任务是低空遥感小目标检测。输入无人机视角图像，输出图中行人、车辆、摩托车等目标的位置和类别。作者关注的不是普通自然图像检测，而是低空遥感里更典型的场景：目标像素占比很低、目标密集、遮挡多、方向变化明显，并且常伴随低光照和复杂背景。

MSF-YOLO 基于 YOLOv8 改造，核心组件包括：

• Detect：新增 P2 小目标检测头，删除 P5 大目标检测头；
• ISBANet：用 ISBA 模块重构多尺度特征融合；
• ESDConv：增强空间细节和方向感知的下采样卷积。

---

核心动机：小目标不是缩小版的大目标

低空遥感图像和普通自然图像的差异很明显。一个行人、摩托车或远处车辆，在 640 × 640 输入中可能只占几个到几十个像素。论文提到，VisDrone-DET2019 中小目标比例很高，甚至存在 3 × 1 像素级别的极小目标。

这会让普通 YOLO 检测器遇到三个问题。

第一，多次下采样会让小目标消失。深层特征语义强，但分辨率低；如果小目标原本就很小，经过连续下采样后，边缘、纹理和位置细节很容易被抹掉。

第二，传统 PAN-FPN 融合不够精细。浅层特征有轮廓，但噪声多；深层特征有语义，但边界粗。直接拼接或相加会引入语义-轮廓冲突：深层语义可能冲淡小目标边缘，浅层纹理也可能把背景噪声带进检测头。

第三，遥感目标有明显方向和边界问题。俯视视角下，车辆和行人朝向不固定，边缘目标、低光照目标、遮挡目标都需要更强的方向和局部结构感知。

这篇论文的设计思路很清楚：不要盲目堆大模型，而是在 Backbone、Neck、Head 三个位置分别对小目标友好化。

Backbone：用 ESDConv 保留小目标细节和方向信息
Neck：用 ISBANet 选择性融合浅层轮廓和深层语义
Head：用 P2/P3/P4 检测头聚焦小目标和中小目标

---

整体框架

MSF-YOLO 仍然保持 YOLO 系列常见的三段式结构：

输入图像
  ↓
Backbone：提取多尺度特征
  ↓
Neck / ISBANet：融合浅层细节和深层语义
  ↓
Head：P2 / P3 / P4 三个检测头输出目标框和类别

输入大小为 640 × 640 × 3。经过 Backbone 后，模型保留三个主要检测尺度：

P2: 160 × 160，用于极小目标
P3: 80 × 80，用于小目标和中等目标
P4: 40 × 40，用于相对更大的目标

和原始 YOLOv8 相比，MSF-YOLO 做了一个关键取舍：新增 P2，删除 P5。

P2 是 4 倍下采样后的高分辨率特征图，能更好保留极小目标的空间位置。P5 对应更深、更低分辨率的大目标检测头，在低空遥感小目标占主导的场景中收益有限，还会增加计算量和大尺度特征干扰。

---

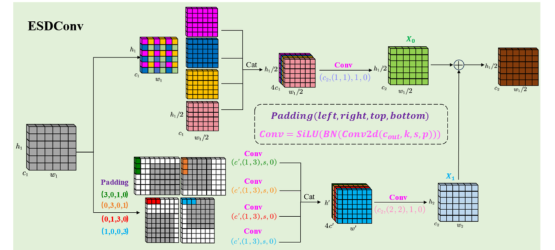

ESDConv：把空间细节和方向信息保留下来

ESDConv 替换 Backbone 中的普通下采样卷积。它有两条并行分支：

输入特征 X
 ├─ 分支 1：空间切片 + 通道拼接
 └─ 分支 2：多方向不对称卷积
        ↓
 两路结果残差相加
        ↓
 输出增强特征

第一条分支把特征图按空间位置拆成四个子区域：

左上、右上、左下、右下

然后在通道维度拼接。这一步的意义是：普通 stride=2 下采样会压缩空间，可能直接丢掉极小目标的局部结构；空间切片则把局部位置信息转移到通道维度里，让网络仍然能捕捉到小目标的纹理和轮廓。

第二条分支使用不同方向的不对称 padding 和卷积，增强水平、垂直、边缘方向上的感知能力。对低空遥感来说，目标朝向多变，边缘目标和遮挡目标又常常只剩局部结构，因此方向特征比普通检测任务更重要。

ESDConv 的作用可以概括为：

不把下采样看作单纯缩小特征图，而是尽量把小目标的空间细节和方向边界编码进后续特征中。

---

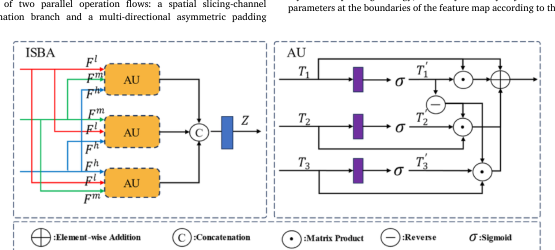

ISBANet：不是简单融合，而是选择性校正

传统 YOLOv8 使用 PAN-FPN 做多尺度融合。MSF-YOLO 用 ISBANet 替代它，核心是 ISBA 模块。

ISBA 接收三种尺度特征：

Fl：浅层特征，分辨率高，轮廓和位置细节强，但语义弱
Fm：中层特征，细节和语义比较均衡
Fh：深层特征，语义强，但边界和定位粗

普通融合会直接把这些特征拼接起来。ISBA 的处理更细：

三尺度特征
  ↓
1×1 卷积对齐通道
  ↓
Sigmoid 生成注意力权重
  ↓
根据权重增强当前尺度的可靠区域
  ↓
用反向注意力从其他尺度补偿弱区域
  ↓
三路校正结果拼接
  ↓
3×3 卷积输出融合特征

这里最值得注意的是反向校正机制。它不是只用浅层弥补中层和高层，而是三层互相弥补。

论文中以浅层特征为例：

F'l = Fl
    + Fl ⊙ gl
    + (1 - gl) ⊙ Upsample(gm ⊙ Fm)
    + (1 - gl) ⊙ Upsample(gh ⊙ Fh)

其中 gl 是浅层注意力，取值在 0 到 1。直观含义是：

gl 高：浅层自己很确定，保留浅层自己的轮廓信息
gl 低：浅层自己不确定，用中层和深层来补

所以 1 - gl 是反向注意力。它表示“当前尺度不确定的区域”。这些区域会引入其他尺度的补偿信息。

ISBA 实际上会做三种交互：

AU(Fl, Fm, Fh)：中层和高层补浅层
AU(Fm, Fl, Fh)：浅层和高层补中层
AU(Fh, Fl, Fm)：浅层和中层补高层

最后再拼接三路结果：

Z = Conv3×3(Concat(
    AU(Fl, Fm, Fh),
    AU(Fm, Fl, Fh),
    AU(Fh, Fl, Fm)
))

这就是 ISBA 和普通注意力的区别：

普通注意力：我觉得哪里重要，就增强哪里
反向校正：我哪里不确定，就让其他尺度来修正哪里

对小目标来说，这个机制很关键。浅层能提供边界，但容易混入背景纹理；深层能提供类别语义，但边界模糊。反向校正让三层互相补短板，减少单一尺度带来的误判。

---

检测头重构：为什么是 P2/P3/P4

MSF-YOLO 的检测头改造非常直接：

新增：P2 小目标检测头，160 × 160
保留：P3，80 × 80
保留：P4，40 × 40
删除：P5 大目标检测头，20 × 20

这个改动背后的逻辑是数据分布。低空遥感中小目标占比高，而 P5 更偏向大目标。保留 P5 会让模型继续为低分辨率大目标分支付出参数和计算代价，但对小目标提升有限。

论文的额外消融也证明了这一点：

保留 P5 的 MSF-YOLO-n-P2345：
Params 3.7M，FLOPs 95.8G，mAP50 47.1，mAP50-95 29.4

删除 P5 的 MSF-YOLO-n：
Params 2.7M，FLOPs 47.5G，mAP50 46.1，mAP50-95 28.6

也就是说，P5 只带来不到 1 个点的 mAP 提升，却让 FLOPs 几乎翻倍。对于小目标主导的 UAV 场景，删掉 P5 是更合适的取舍。

---

实验设计：证明三个模块各自有效

论文的消融实验以 YOLOv8n 为 baseline，逐步加入三个组件：

Detect：P2/P3/P4 检测头重构
ESDConv：替换下采样卷积
ISBANet：替换 PAN-FPN

关键结果如下：

配置	mAP50	mAP50-95	Params	FLOPs
YOLOv8n	33.3	19.3	3.0M	8.2G
+ Detect	37.9	22.9	2.0M	11.6G
+ ESDConv	34.9	20.4	3.2M	9.1G
+ ISBANet	46.2	28.7	2.9M	78.1G
MSF-YOLO-n	46.1	28.6	2.7M	47.5G

这个表里有几个关键信号。

Detect 单独加入时提升明显，说明高分辨率 P2 检测头确实适合小目标。ESDConv 单独提升不算夸张，但参数和计算增量较小，说明它更像一个细节增强模块。ISBANet 单独提升最大，不过 FLOPs 也高，说明动态融合是主要精度来源，也是主要计算来源。

完整 MSF-YOLO-n 的 mAP 略低于 ESDConv + ISBANet 的组合，但参数和 FLOPs 更平衡。这也符合论文的工程取舍：不是追求单表最高，而是让小模型接近大模型精度。

---

模块对比：ESDConv 和 ISBANet 是否真的有必要

论文还做了模块级对比。

ESDConv 对比 PConv：

配置	mAP50	mAP50-95	Params	FLOPs
YOLOv8n + PConv	33.2	19.2	3.04M	8.6G
YOLOv8n + ESDConv	34.9	20.4	3.21M	9.1G

ESDConv 的优势主要来自两个额外设计：空间切片-通道拼接，以及残差融合。分类别结果里，轮廓结构明显的 van、truck、bus 提升更大，和它强调方向和轮廓感知的设计目标一致。

ISBANet 对比其他 FPN：

融合结构	mAP50	mAP50-95	Params
YOLOv8n	33.3	19.3	3.0M
AFPN	32.1	18.8	2.6M
BiFPN	34.9	20.4	2.0M
BSSIFPN	40.9	24.5	1.7M
CGRFPN	32.2	18.2	3.4M
ISBANet	44.9	27.5	2.1M

这里 ISBANet 的优势比较明显。它不是只增加一条融合路径，而是通过注意力和反向校正处理多尺度冲突，因此在密集小目标和遮挡场景下更有效。

---

横向对比：轻量版接近大模型，增强版追求精度

和 YOLO 系列相比，MSF-YOLO 的结果很有代表性：

模型	mAP50	mAP50-95	Params	FLOPs
YOLOv8n	33.3	19.3	3.0M	8.2G
YOLOv8x	46.4	28.9	68.2M	258.2G
YOLOv10x	47.9	29.8	31.7M	171.1G
YOLOv11x	48.1	30.1	56.9M	195.5G
YOLOv12x	47.9	29.9	57.9M	182.6G
MSF-YOLO-n	46.1	28.6	2.7M	47.5G
MSF-YOLO-s	52.6	33.1	10.3M	156.4G

MSF-YOLO-n 的重点是参数效率：它的精度接近 YOLOv8x，但只有 2.7M 参数。MSF-YOLO-s 则更偏向精度，mAP50 和 mAP50-95 都高于表中的 YOLO 大模型。

不过需要注意，MSF-YOLO-n 的 FLOPs 从 YOLOv8n 的 8.2G 增加到 47.5G。这不是一个无成本改进。它把计算投入到了 P2 高分辨率特征、ISBANet 动态融合和 ESDConv 细节增强上。

实际推理速度也体现了这个取舍：

YOLOv8n：4.65 ms/img，215 FPS
MSF-YOLO-n：12.05 ms/img，83 FPS

MSF-YOLO-n 仍然满足多数实时 UAV 应用的速度需求，但不适合对延迟极端敏感的场景。

---

可视化：热力图和特征图说明提升来自哪里

论文的可视化分为两类：检测结果热力图，以及反向校正前后的特征图。

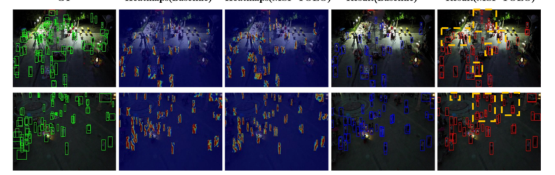

夜间场景中，baseline 的热力图响应容易扩散到背景区域，暗处的小目标漏检较多。MSF-YOLO 的响应更集中在真实目标附近，红色框补充了 baseline 漏掉的边缘和低光照目标。

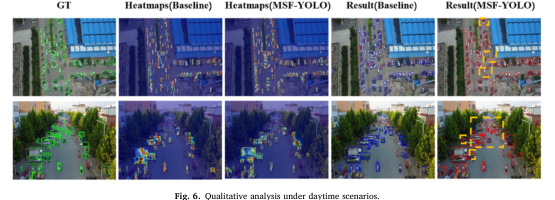

白天密集车辆场景中，问题不是光照不足，而是目标密集、遮挡和背景复杂。MSF-YOLO 对密集车辆和被遮挡目标的检测更完整，说明 ISBANet 和 ESDConv 对密集小目标有实际帮助。

热力图使用的是 Grad-CAM++。论文描述的流程是：

1. 选取检测头输入对应的三个特征层
2. 计算 Grad-CAM++ 类激活图
3. 将激活图归一化到 [0, 1]
4. 使用 jet colormap 上色
5. 叠加到原图
6. 用预测框 mask 到目标区域附近
7. 置信度阈值设为 0.2

也就是说，这些图不是单纯把预测框画出来，而是想说明模型“关注哪里”。MSF-YOLO 的核心优势在于目标响应更集中，背景响应更少。

---

反向校正的可视化

论文还专门展示了 ISBA 内部反向校正前后的特征图。

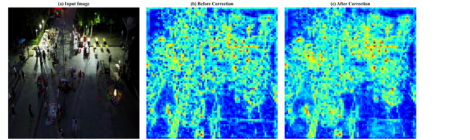

夜间行人场景里，校正前的特征图有大量散乱背景噪声，行人响应也比较碎。校正后，目标响应更连续，背景响应被压低。

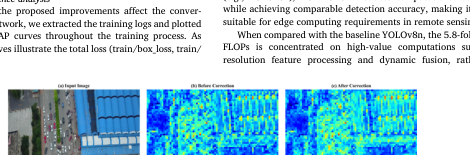

白天车辆场景也类似。校正前，路面标线和背景区域容易激活；校正后，车辆区域更集中，边界更清楚。

这两张图对应 ISBA 的核心逻辑：多尺度特征不是简单相加，而是互相校正。

浅层：用中层和深层补语义
中层：用浅层补细节，用深层补语义
深层：用浅层和中层补边界

因此，反向校正的价值不只是提高数值，而是让特征图的信噪比更高，目标区域更容易被检测头利用。

---

泛化实验：UAVDT 和卫星遥感

论文还在 UAVDT 上验证了跨无人机场景的泛化能力。MSF-YOLO-n 在 UAVDT 上达到：

mAP50：36.4
mAP50-95：22.5
Params：2.7M
FLOPs：47.5G

这说明它不是只对 VisDrone 验证集有效，在另一个 UAV 数据集上也能保持优势。

更有意思的是 NWPU-VHR-10 卫星遥感实验。原始 MSF-YOLO 是为低空 UAV 小目标设计的，直接迁移到卫星遥感并不完全合适。卫星图像里中大目标更多，比如 ground track field 这类目标，P2 小目标头反而可能引入过多细粒度噪声。

因此作者做了一个适配版本：

检测头：从 P2/P3/P4 改为 P3/P4/P5
融合模块：从三输入 ISBA 简化为双输入 SBA
特征提取：保留 ESDConv

适配版在 NWPU-VHR-10 上达到：

mAP50：91.1
mAP50-95：58.1
Params：4.27M
FLOPs：11.7G

这个实验的启发是：MSF-YOLO 的设计原则可以迁移，但检测头尺度必须跟目标尺寸分布匹配。小目标任务需要 P2，大目标占主导时应恢复 P5。

---

我对这篇论文的取舍理解

MSF-YOLO 的优势在于设计闭环完整：

小目标下采样易丢 → ESDConv 保留空间和方向细节
多尺度融合易乱 → ISBANet 用注意力和反向校正筛选信息
检测头尺度不匹配 → 新增 P2，删除 P5

它的实验也比较完整：消融实验验证每个模块，模块对比验证 ESDConv 和 ISBANet 的必要性，横向对比说明参数效率，UAVDT 和 NWPU 说明泛化和尺度适配问题。

但这篇论文也有一个明确代价：FLOPs 增加明显。MSF-YOLO-n 的参数比 YOLOv8n 少，但 FLOPs 是 YOLOv8n 的数倍。对于重视准确率的无人机巡检、监控、灾害识别，这个取舍是合理的；但如果部署在算力很弱的边缘设备上，还需要进一步压缩或稀疏化。

我认为这篇论文最值得借鉴的不是某一个模块本身，而是它的设计方法：

先分析目标尺度分布和失败模式，再决定哪些尺度该增强、哪些分支该删除、哪些融合该动态校正。

这比简单把检测器换成更大的版本更有工程价值。
