GH-UNet：混合卷积与 ViT，如何把医学分割做得更准也更轻

Date 2026-06-01 · Category tech · Status finished · Confidence likely
论文解读, 医学影像, 图像分割

论文信息

论文题目：GH-UNet: group-wise hybrid convolution-VIT for robust medical image segmentation

论文任务是医学图像分割。输入医学图像，输出病灶、器官或解剖结构的像素级分割结果。作者希望解决一个非常现实的问题：现有方法要么局部边界强但全局建模弱，要么全局建模强但计算成本偏高，临床部署并不友好。

核心动机：为什么还要再做一个 U-Net 变体

医学图像分割的难点不只是类别预测，而是要在复杂边界、低对比度、噪声干扰和个体差异很大的条件下，依然把目标区域准确勾出来。

传统 U-Net 或其他 CNN 结构的优势是局部建模强，擅长提纹理、边缘和浅层细节。但问题也很明显：卷积的感受野和归纳方式决定了它对长距离依赖建模天然有限。遇到复杂解剖结构时，模型可能知道某一小块像什么，却不一定知道它在整体结构里应该落在哪里。

Transformer 或 ViT 正好相反。它们能更自然地看全局关系，对长程依赖建模更强，但参数量、显存和 FLOPs 往往更高，不一定适合高分辨率医学图像，更不一定适合部署场景。

作者想解决的不是“精度不够”这一个问题，而是下面这个三难权衡：

  • 如何保住局部边界细节；
  • 如何补足全局上下文建模；
  • 如何不要把模型做得太大太重。

这也是 GH-UNet 的出发点：在 U-Net 框架中引入卷积与 ViT 的混合编码器，同时用动态门控和多尺度解码改善特征融合，把精度、鲁棒性和效率一起往上推。

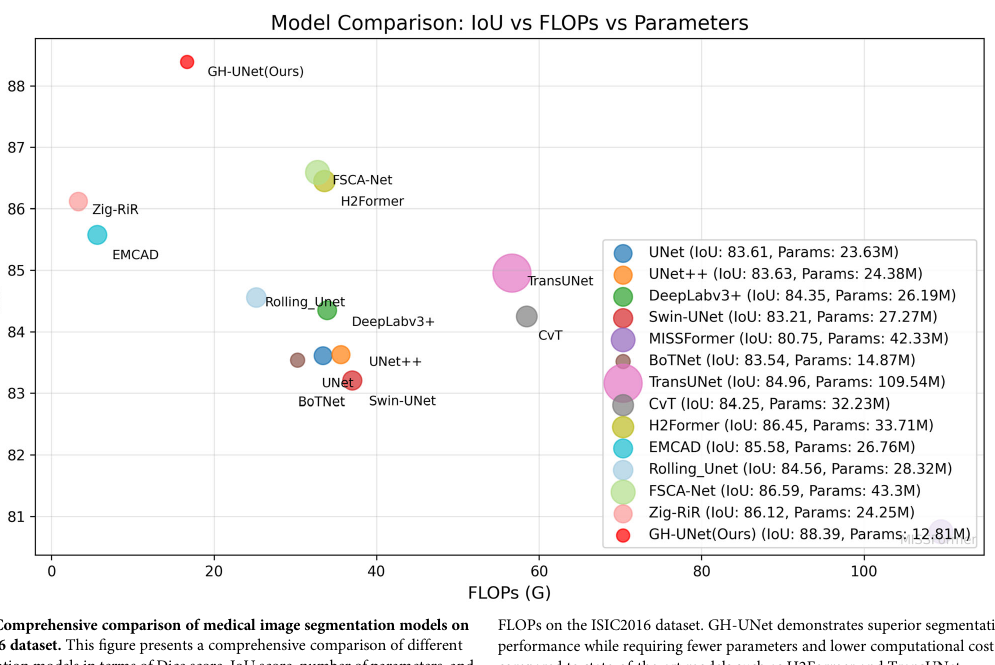

GH-UNet 在 ISIC2016 上的性能、参数量和 FLOPs 对比

上图很能说明作者的目标。横轴是 FLOPs，纵轴是 IoU，点的大小和参数量相关。GH-UNet 落在更靠左上方的位置，表示它不仅分割效果更好，而且计算和参数成本更低。也就是说，这篇论文并不是简单堆模块，而是明确想做一个更高效的强模型。

整体结构：它不是普通的 U-Net 拼装

GH-UNet 的大框架依然是编码器、跳跃连接和解码器，但作者把这三部分都做了针对性改造。

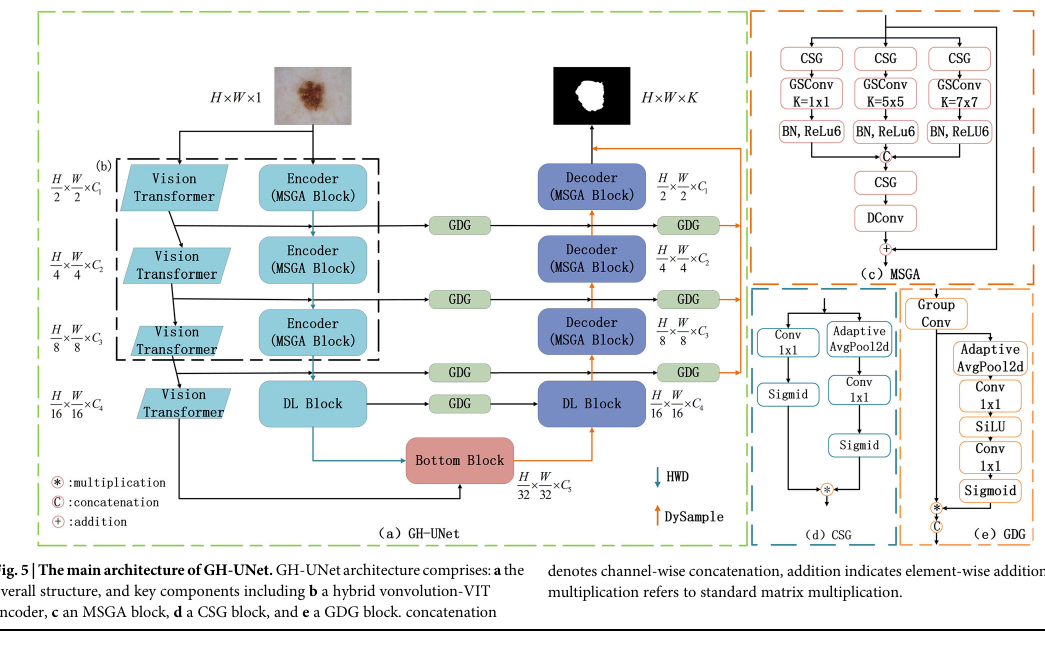

GH-UNet 整体结构图

整张图可以按下面这个流程去读：

  1. 输入图像进入编码器。
  2. 编码阶段同时使用 Vision Transformer 和 MSGA block 提取特征。
  3. 编码器与解码器之间的跳跃连接并不是直接传递，而是先经过 GDG 做动态筛选。
  4. 解码器逐层上采样，并继续用 MSGA block 做多尺度融合和边界细化。
  5. 最后输出分割掩码。

对应到功能上，它可以压缩成一句话：

Hybrid Encoder + GDG-Gated Skip Connections + Cascaded MSGA Decoder

也就是：

  • Hybrid Encoder 负责同时抓局部细节和全局依赖；
  • GDG 负责筛掉无效或冗余的跳连特征；
  • MSGA Decoder 负责恢复分辨率并精修边界。

编码器：卷积和 ViT 分工合作

作者在编码器中的核心判断很直接：

  • 浅层特征更需要局部纹理和边缘感知；
  • 深层特征更需要全局上下文和长程依赖。

因此 GH-UNet 不是纯 CNN，也不是纯 Transformer，而是让两者同时参与编码：

  • MSGA block 主要负责多尺度卷积特征提取；
  • Vision Transformer 负责全局关系建模。

这样做的好处是：

  • 不会像纯 CNN 一样只擅长看局部；
  • 也不会像纯 ViT 一样在医学图像上付出过高代价。

你可以把它理解成：卷积负责看清，ViT 负责看远。

三个关键模块：MSGA、CSG、GDG

GH-UNet 的主体创新主要集中在这三个模块上。

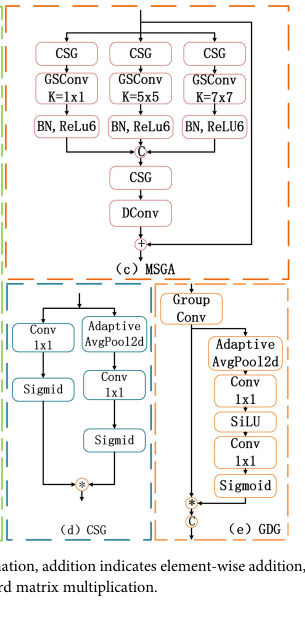

MSGA、CSG 与 GDG 模块图

CSG：先决定看什么、再决定看哪里

CSG 可以理解为 Channel-Spatial Gating。

它内部有两条门控路径：

  • Channel gating
  • Spatial gating

通道门控通过全局池化和 1x1 Conv 给每个通道分配权重，回答的是“哪些特征通道更重要”；空间门控通过卷积生成空间权重图，回答的是“图中哪些位置更值得关注”。

这一步在医学图像里尤其有意义，因为很多目标区域很小，背景却很大。如果模型不先做筛选，卷积容易在大量无关区域上浪费表达能力。

所以 CSG 的作用可以概括成：

先筛通道，再筛位置。

MSGA：同时看多个尺度

MSGA 是一个多尺度卷积融合模块。它并行使用多个不同大小的卷积核，例如：

  • 1x1
  • 5x5
  • 7x7

每个分支前面都带有 CSG，分支输出再通过 BN + ReLU6 和后续卷积继续融合。

它要解决的问题是：医学图像里的目标尺度变化很大。小病灶需要细粒度感受野，大器官或复杂上下文又需要更大范围的建模。只用单一卷积尺度通常不够。

所以 MSGA 的本质是：

多尺度卷积提特征，再用门控机制保留更有价值的尺度信息。

GDG：为什么它特别重要

GDG 是 Group-wise Dynamic Gating，也是这篇论文最有辨识度的模块。

它的流程可以概括成：

  1. 先把输入特征按通道分组；
  2. 每一组分别进行卷积和变换；
  3. 为每一组生成动态门控权重；
  4. 用这些权重重新缩放每一组特征，再把它们融合回来。

这和普通的整体通道注意力不一样。普通方法往往对全部通道做统一重标定，而 GDG 会先把通道拆成多个子组，再做细粒度动态加权。

它之所以有效，主要有三个原因：

  • 对不同语义子空间的区分更细；
  • 更适合医学图像中异质性很强的通道特征；
  • 更适合放在 skip connection 上做特征净化。

GH-UNet 把 GDG 放在编码器到解码器的连接处，这一点很关键。普通 U-Net 的跳跃连接通常直接把浅层特征送给解码器，其中可能混有很多冗余纹理、背景噪声和不稳定边缘。GDG 的作用，就是在特征进入解码器前先做一次按组筛选和重加权，让后续解码阶段拿到更干净、更有针对性的特征。

可以直接记这句话：

GDG 的价值不只是“又加了一个注意力模块”，而是它把 skip connection 里的特征做了分组、动态、细粒度的重标定。

采样策略：作者连上采样和下采样都没放过

除了主体结构外，作者还调整了编码器和解码器中的采样方式。

  • 下采样使用 HWD，也就是 Haar wavelet downsampling；
  • 上采样使用 DySample。

作者的判断是，传统 Maxpool 或普通插值容易导致高频细节和边界信息丢失，而医学图像分割最怕的恰恰就是边界模糊。HWD 更强调保留频域信息，DySample 则更强调结构感知的动态恢复。

这部分虽然不是论文标题里的主角，但和前面的 MSGA、GDG 是同一个思路：边界细节不能在采样阶段被白白损失掉。

实验设置：覆盖多个任务，而不是单点刷分

作者在五个公开数据集和一个私有数据集上验证 GH-UNet，覆盖了多种医学分割任务：

  • ISIC2016：皮肤病灶分割
  • Kvasir-SEG：息肉分割
  • IDRiD：眼底病灶分割
  • ACDC：心脏 MRI 分割
  • Synapse：腹部多器官 CT 分割
  • BT-Seg：私有脑肿瘤分割

对比方法既包括经典 CNN，也包括 Transformer 和 Hybrid 模型，例如：

  • UNet
  • UNet++
  • DeepLabv3+
  • nnUNet
  • Swin-UNet
  • nnFormer
  • TransUNet
  • CvT
  • EMCAD
  • H2Former

评估指标主要有：

  • Dice
  • IoU
  • Acc
  • MAE
  • HD95
  • 参数量与 FLOPs

这套实验设计的意义在于，它不是只在单一数据集上报告一个“漂亮数字”，而是试图证明模型在不同器官、不同模态、不同难度任务下都具有稳定性。

主实验：它到底证明了什么

主结果可以概括成一句话：GH-UNet 在多个任务上都能取得强性能，同时保留较好的参数效率和计算效率。

作者在摘要中给出的代表性结果是 ISIC2016：

  • 相比 H2Former
  • Dice 提升 1.37%
  • IoU 提升 1.94%
  • 参数量只用了对方约 38%
  • FLOPs 约是对方的 49.61%

这个结果有说服力，因为 H2Former 本身已经是强基线。GH-UNet 并不是靠更大模型压过去，而是在更轻的前提下取得更高性能。

论文在其他任务上的趋势也比较一致：

  • Kvasir-SEG 上对息肉边界定位更强；
  • IDRiD 上对小病灶和复杂多类别区域更有优势；
  • ACDC 上能适应心脏结构尺度变化；
  • Synapse 上在多器官和复杂边界场景下依然稳定；
  • 私有 BT-Seg 上也优于 H2Former 和 nnUNet。

如果只看实验主线，作者其实在证明三件事：

  • 这不是一个只在单任务上有效的结构；
  • 这不是一个靠堆参数换精度的结构；
  • 这不是一个只会提高整体 Dice、却没有边界质量提升的结构。

可视化结果：数字之外，它的边界确实更好

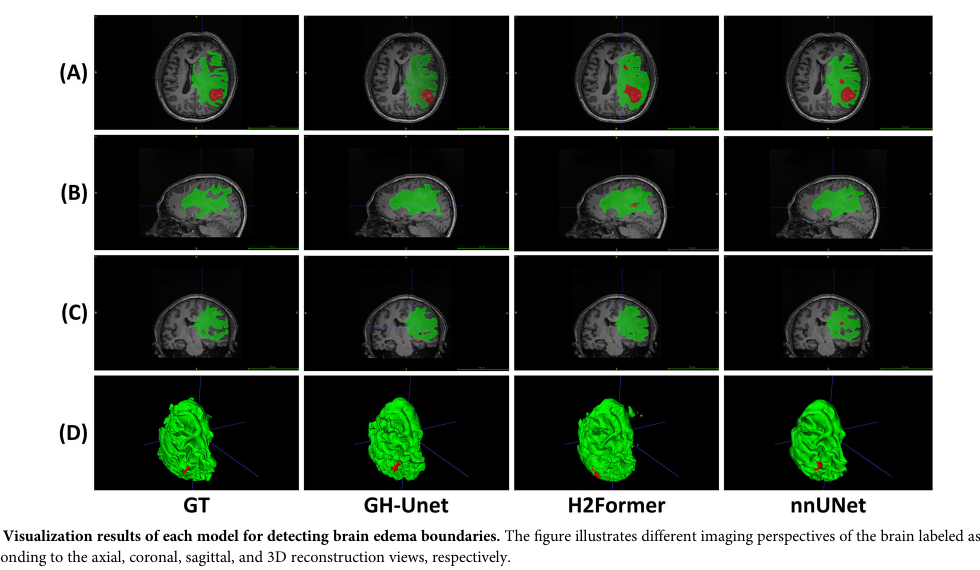

下面这张图展示了私有脑水肿分割任务上的可视化对比。

脑水肿分割可视化对比

从左到右分别是：

  • GT
  • GH-UNet
  • H2Former
  • nnUNet

这张图里 GH-UNet 的特点很明显：

  • 边界更接近 GT；
  • 小区域保留更完整；
  • 细长、弯曲和复杂结构不容易被粗糙块状化；
  • 3D 重建视角下也更完整。

这和模型结构形成了比较自然的对应关系：

  • MSGA 帮助同时保留细尺度和大尺度信息；
  • CSG 提升了通道与空间选择性；
  • GDG 减少跳连噪声；
  • HWD + DySample 减少采样带来的边界损失。

因此可视化不是附属展示，而是在补充说明为什么这些模块设计不是纸上谈兵。

消融实验：作者有没有证明这些模块真的有用

消融实验是这篇论文比较扎实的部分。

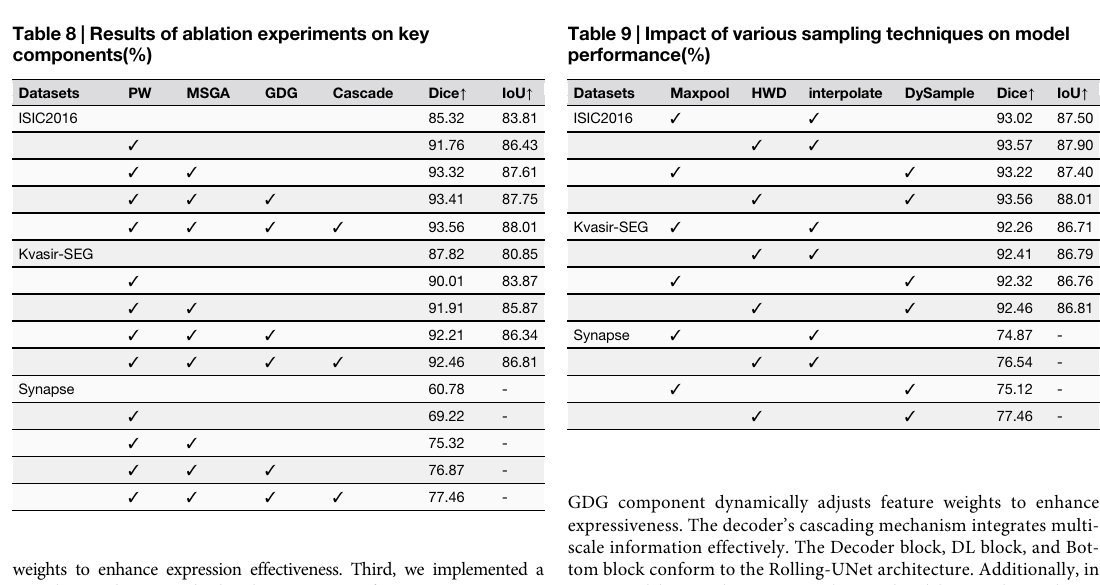

关键模块与采样策略消融实验

关键模块消融

左表逐步加入：

  • PW：预训练权重
  • MSGA
  • GDG
  • Cascade

以 ISIC2016 为例，Dice 从基线的 85.32 一路提升到最终的 93.56。中间趋势很稳定：

  • 加预训练权重提升明显；
  • 加 MSGA 后继续显著提升；
  • 加 GDG 仍然带来正向收益；
  • 全部组合后达到最优。

这说明：

  • MSGA 的多尺度特征提取确实有效；
  • GDG 虽然不是单次增幅最大的部分，但它是稳定正收益模块；
  • 最终性能提升来自模块协同，而不是单点技巧。

采样策略消融

右表比较了不同的上采样和下采样策略。结果显示：

  • HWD + DySample 组合最好；
  • 优于传统 Maxpool + interpolate。

这能说明作者替换采样方式不是“随手换个模块”，而是确实改善了边界恢复质量。

怎么评价这篇论文

如果从论文阅读角度总结，我会把 GH-UNet 归为一类很典型但做得比较扎实的工作：它不是完全颠覆式的方法，而是在 U-Net 范式内，把编码、特征筛选、多尺度融合和采样策略一起做了系统优化。

它最值得记住的点有三个：

  • 用 hybrid convolution-ViT encoder 同时处理局部和全局；
  • 用 GDG 对 skip connection 做分组动态重加权；
  • 用 MSGA 和更合适的采样策略改善边界恢复。

从实验结果看，作者确实证明了这套设计能在多个任务上稳定工作，而且效率也不错。

当然，这篇论文也不是没有保留意见：

  • 相比最强基线，部分任务上的提升属于稳健优化而不是巨大跨越；
  • 私有数据集部分天然不如公开数据集可复现；
  • 整体结构比原始 U-Net 更复杂，工程实现成本也会更高。

但如果你的目标是理解当前医学图像分割论文中“如何在 U-Net 上做有效增强”，GH-UNet 是一篇值得读的例子。它展示的不是单个炫技模块，而是一整套围绕局部细节、全局依赖和高效部署做出的折中设计。

一句话总结

GH-UNet 想解决的问题不是单纯提高 Dice，而是：

在医学图像分割中，同时保住局部边界、补足全局依赖，并把参数量和计算量控制在更适合部署的范围内。

它给出的答案是：

Hybrid Encoder + MSGA + CSG + GDG + Better Sampling

也就是在 U-Net 框架中，把特征提取、特征筛选和特征恢复这三件事重新做一遍。
