DCSTN：脑疾病分类为什么要同时看 FC 和 EC

Date 2026-05-18 · Category tech · Status finished · Confidence likely
论文解读, 医学影像, 脑网络

论文信息

论文题目：Guiding fusion of dynamic functional and effective connectivity in spatio-temporal graph neural network for brain disorder classification

发表 venue：Knowledge-Based Systems, 2025

这篇论文研究的是 fMRI 脑疾病分类。输入是脑区随时间变化的 BOLD 信号，输出是被试更可能属于哪一类疾病状态，比如：

  • ADNI：NC / MCI / AD
  • ABIDE：NC / ASD
  • ADHD：NC / ADHD

作者提出的模型叫 DCSTN。它的核心主张很直接：

脑连接不能只看“谁和谁相关”，还要看“谁影响谁”；而且这种关系不是静态的，而是随时间演化的。

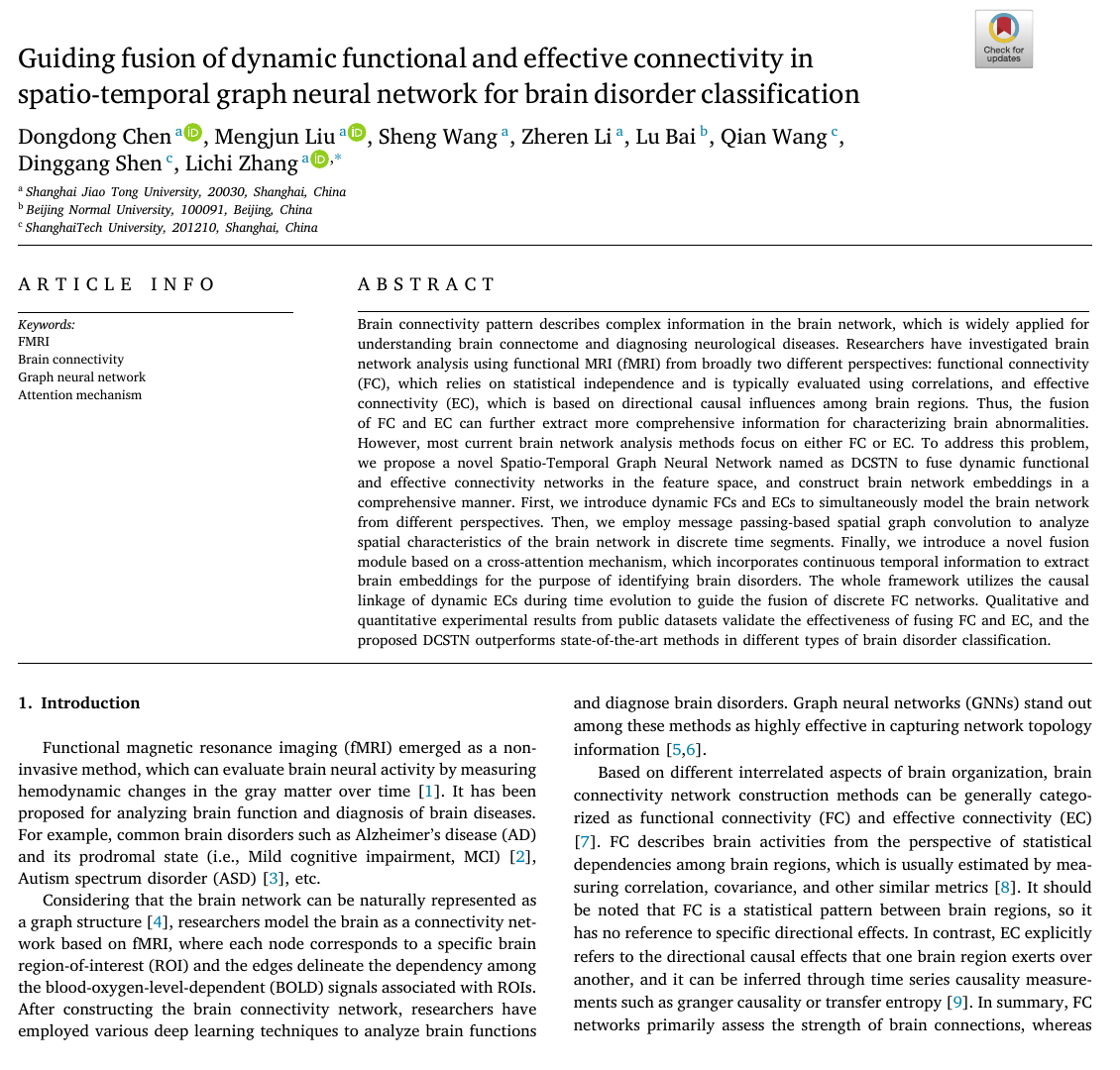

论文首页与摘要

核心动机：相关性和方向性不该分开看

这篇论文最值得看的地方，不是它又用了一个图神经网络，而是它把问题提得比较准。

在 fMRI 脑网络分析里，常见的两类连接模式是：

  • FC，Functional Connectivity：功能连接，强调脑区之间的统计相关性
  • EC，Effective Connectivity：有效连接，强调脑区之间有方向的影响或因果流

如果只看 FC，你能知道哪些脑区一起变化，但不知道谁在驱动谁。
如果只看 EC，你能看到信息流向，但对整体协同强弱的刻画又不够完整。

作者的判断是：FC 和 EC 是互补信息，不是替代关系。

但现有方法常常有三个问题：

  • 只做 FC 或只做 EC；
  • 把动态时间窗简单拼接或平均，没有真正建模连续时间演化；
  • 很多图卷积更习惯处理无向图，不适合 EC 这种有向结构。

因此，这篇论文真正要解决的问题是：

能不能同时建模动态 FC 和动态 EC，再用一个统一的时空图框架把两者融合起来做脑疾病分类？

整体框架：让 EC 去引导 FC 的时间融合

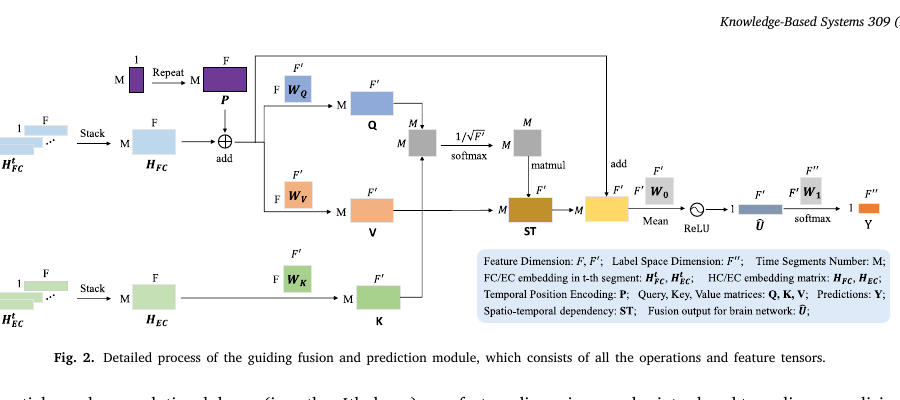

DCSTN 的 guiding fusion 框架

DCSTN 的整体流程可以压缩成四步。

第一步，先把每个被试的 BOLD 序列切成多个滑动时间窗。
这样做的目的，是把静态脑网络变成 动态脑网络。

第二步，分别构建两类图：

  • 动态 FC 图：在每个时间窗内部，计算脑区之间的 Pearson 相关；
  • 动态 EC 图：在相邻时间窗之间，用 transfer entropy 计算从脑区 v(t) 到脑区 u(t+1) 的方向性影响。

第三步，对 FC 图和 EC 图分别做空间图卷积，提取每个时间段的图表示。

第四步，把所有时间段的 FC 表示和 EC 表示堆成两条时间序列，再用 cross-attention 做融合：

  • Query 来自 FC；
  • Key 来自 EC；
  • Value 也来自 FC；
  • 再加上时间位置编码。

这背后的设计思想非常清楚：

FC 提供“这一时刻脑区怎么协同”，EC 提供“前后时刻信息怎么流动”，最后让 EC 去引导 FC 的时间融合。

这也是论文标题里 Guiding fusion 的真实含义。

为什么这套设计是合理的

这篇论文的方法并不花哨，但逻辑很顺。

第一，脑活动本来就是动态的。
如果整段 fMRI 最后只做成一张静态连接图，很多时间变化信息会被平均掉。

第二，EC 天生是有向的。
如果还沿用只适合无向图的谱图卷积，就会浪费掉 EC 最关键的方向性信息。

第三，简单拼接多个时间窗是不够的。
脑连接变化不是离散快照的叠加，而是连续演化过程，所以论文后面会专门证明交叉注意力融合优于拼接、均值池化和 LSTM。

也就是说，这篇论文不是简单地“加了一条分支”，而是在回答一个很具体的问题：

脑疾病异常到底更像静态拓扑差异，还是更像一个随着时间演化的时空连接模式？

作者的答案是：两者都有，但时间演化和双连接模式融合不能忽略。

实验结果：三组数据都拿到最优

ADNI：NC / MCI / AD 三分类

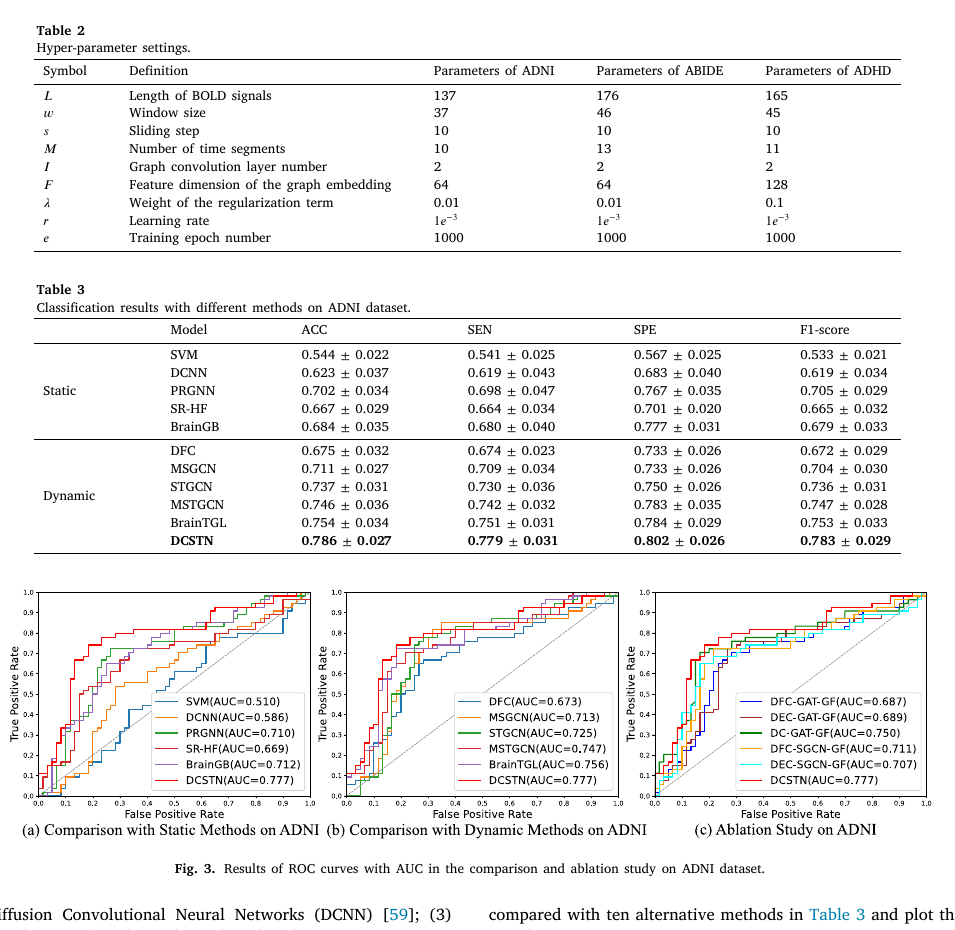

ADNI 的总体结果与 ROC

在 ADNI 上，DCSTN 的结果是：

  • ACC = 0.786
  • SEN = 0.779
  • SPE = 0.802
  • F1 = 0.783

这里最强的静态方法是 PRGNN (0.702)，最强的动态基线是 BrainTGL (0.754)。
也就是说，DCSTN 相比最强静态方法提升了 8.4 个百分点，相比最强动态基线也还有 3.2 个百分点 的提升。

这个结果说明三件事：

  • 动态方法整体优于静态方法；
  • 时空图模型优于简单动态堆叠方法；
  • FC + EC 融合带来的收益，不只是“多一个分支”，而是确实学到了更完整的脑连接模式。

ABIDE 和 ADHD：二分类

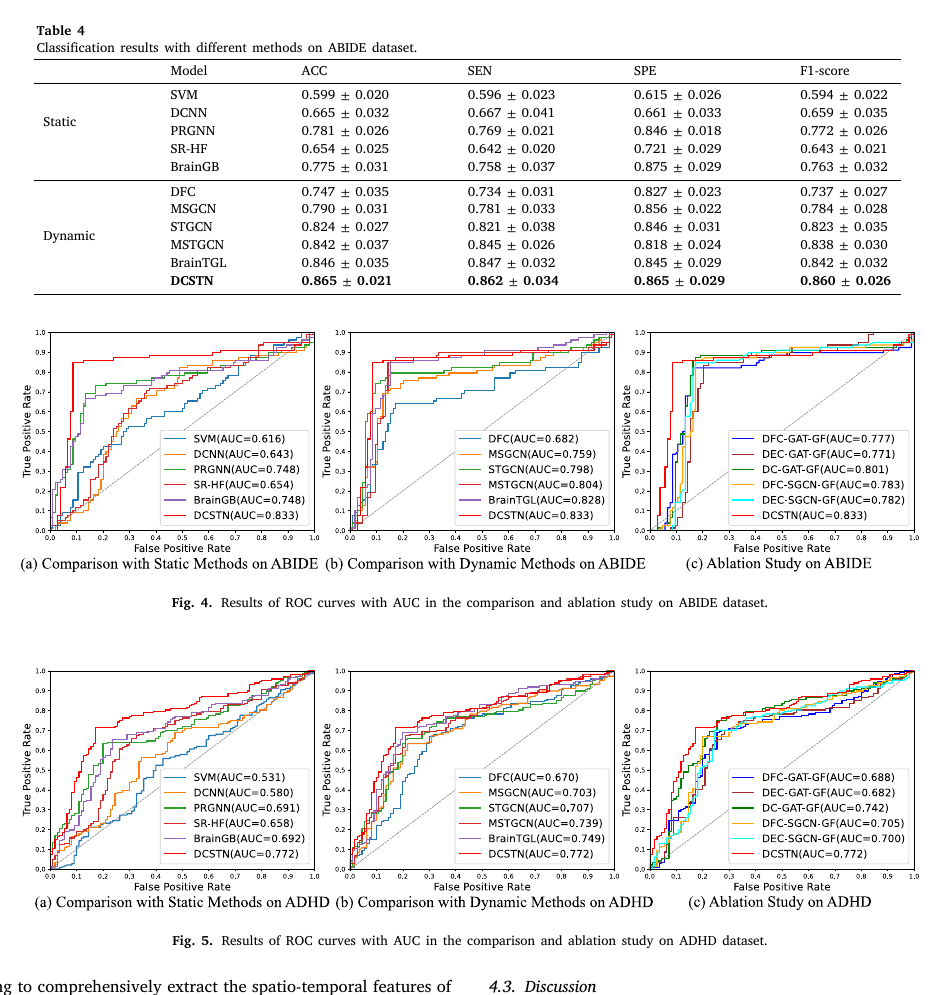

ABIDE 与 ADHD 的总体结果

论文在 ABIDE 和 ADHD 上也保持了同样趋势：

  • ABIDE
    • DCSTN ACC = 0.865
    • 最强动态基线 BrainTGL = 0.846
  • ADHD
    • DCSTN ACC = 0.763
    • 最强动态基线 BrainTGL = 0.732

这说明它不是在单个数据集上偶然有效，而是在不同疾病任务上都稳定成立。

消融实验一：模型到底强在哪个模块

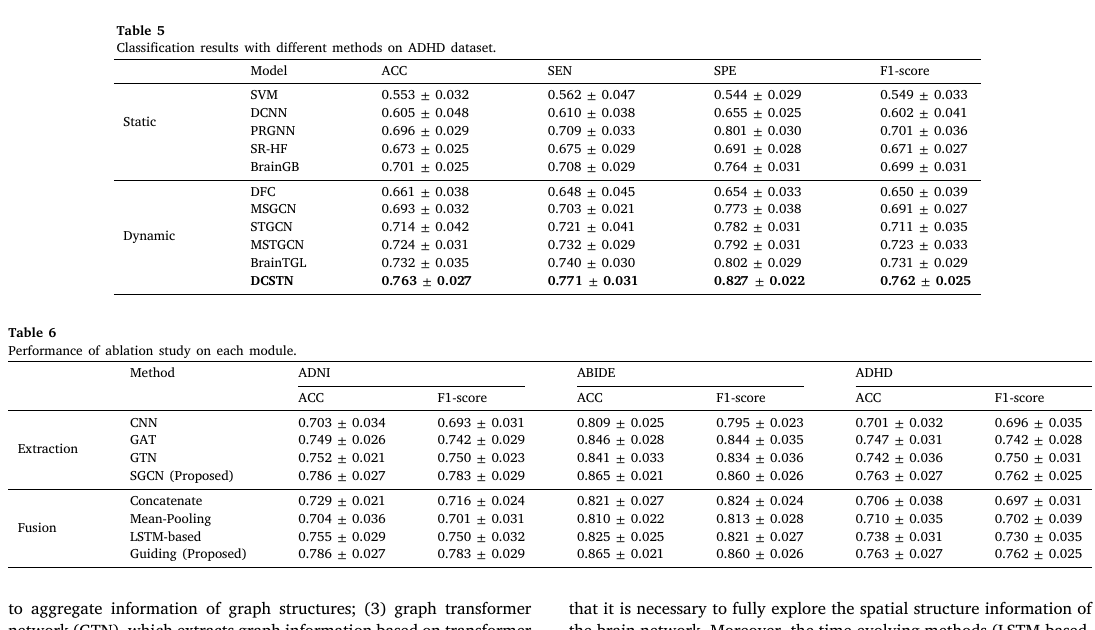

模块消融与 ADHD 结果

论文把模型拆成两个部分分别做消融：

  • 特征提取模块
  • 时间融合模块

1. 特征提取模块

作者比较了：

  • CNN
  • GAT
  • GTN
  • SGCN (Proposed)

结果很稳定：三组数据上 SGCN 都最好。

这说明：

  • 把脑连接图直接当图来建模，比把它当图像给 CNN 更合理；
  • 在这类任务里，结构拓扑信息本身很关键；
  • 相比更偏注意力风格的 GAT/GTN，贴近邻接结构的空间图卷积反而更有效。

2. 融合模块

作者比较了：

  • Concatenate
  • Mean-Pooling
  • LSTM-based
  • Guiding (Proposed)

结论也很清晰：Guiding fusion 始终最好。

这正好验证了论文最初的动机：

动态脑网络不是多个时间窗的简单拼接，也不是平均叠加，而是带有连续时空依赖的演化过程。

LSTM 比拼接和均值池化更强，说明时序建模确实有必要；
但 Guiding fusion 比 LSTM 还强，说明：

  • 只建模“时间顺序”不够；
  • 还需要利用 EC 对 FC 的跨时间引导；
  • 交叉注意力在这里比单纯递归结构更合适。

消融实验二：只用 FC、只用 EC，还是两者都用

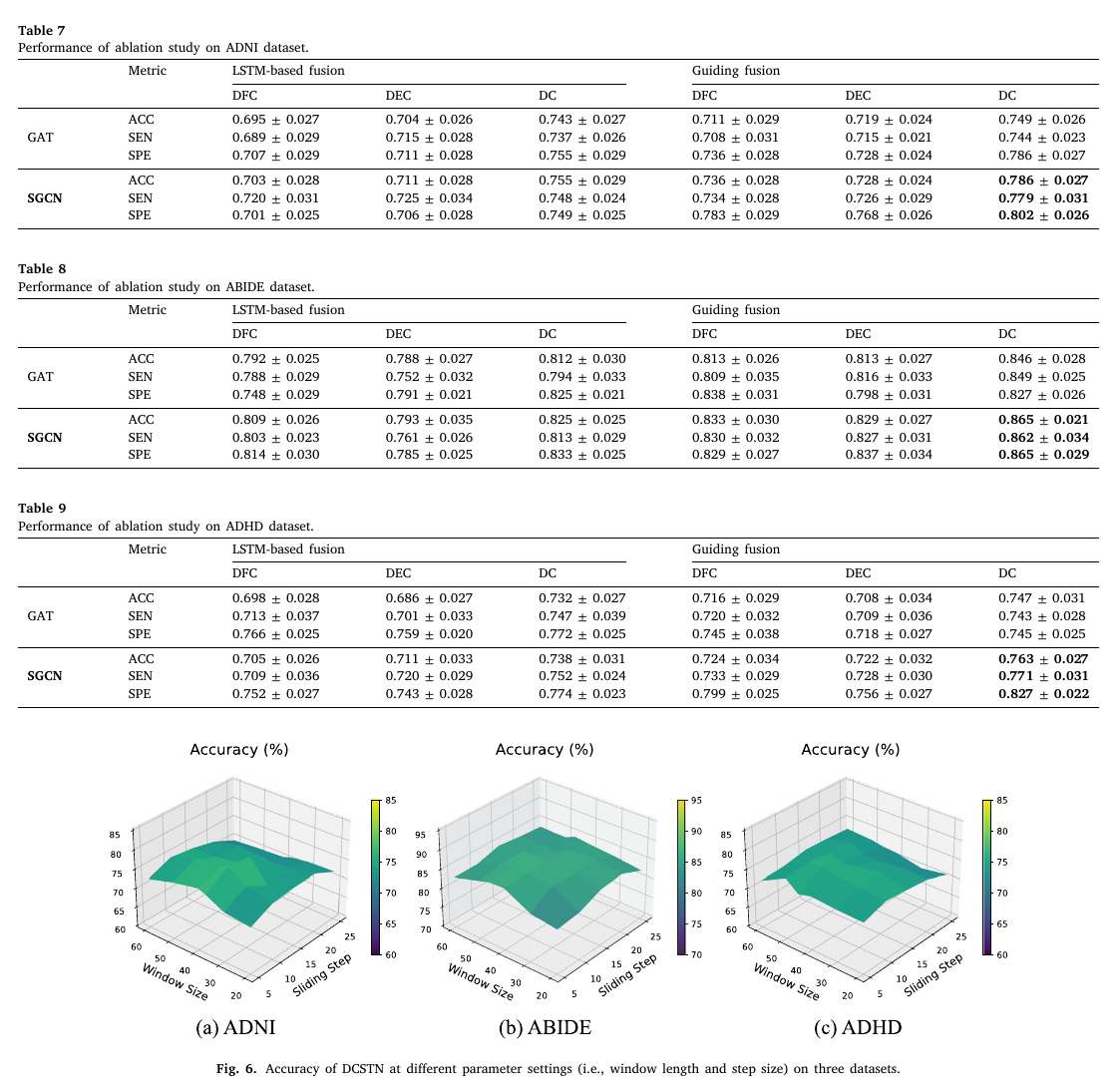

FC / EC 融合消融与参数敏感性

这组消融是整篇论文最关键的一组，因为它直接验证作者的核心假设。

作者定义了三种输入模式：

  • DFC：只用动态 FC
  • DEC：只用动态 EC
  • DC：动态 FC + 动态 EC 融合

以最强组合 SGCN + Guiding fusion 为例：

ADNI

  • DFC = 0.736
  • DEC = 0.728
  • DC = 0.786

ABIDE

  • DFC = 0.833
  • DEC = 0.829
  • DC = 0.865

ADHD

  • DFC = 0.724
  • DEC = 0.722
  • DC = 0.763

这三组结果说明得非常直接：

只用 FC 不够，只用 EC 也不够，融合后的效果始终最好。

也就是说，这篇论文最重要的论点是成立的：

  • FC 和 EC 都包含有效信号；
  • 两者信息不重复；
  • 真正稳定的增益来自二者融合。

参数敏感性：动态方法不是随便调个窗长就行

上图下半部分的 Fig. 6 研究了两个参数：

  • window size
  • sliding step

作者发现：

  • 参数太小，模型会对另一个参数变得更敏感；
  • 参数太大，模型容易陷入局部最优；
  • 不同数据集各自有最优组合。

这说明动态脑网络方法对滑动窗设置确实敏感。
作者没有回避这个问题，而是明确给出了分析，这一点是加分项。

可解释性：模型最后看到了哪些脑区

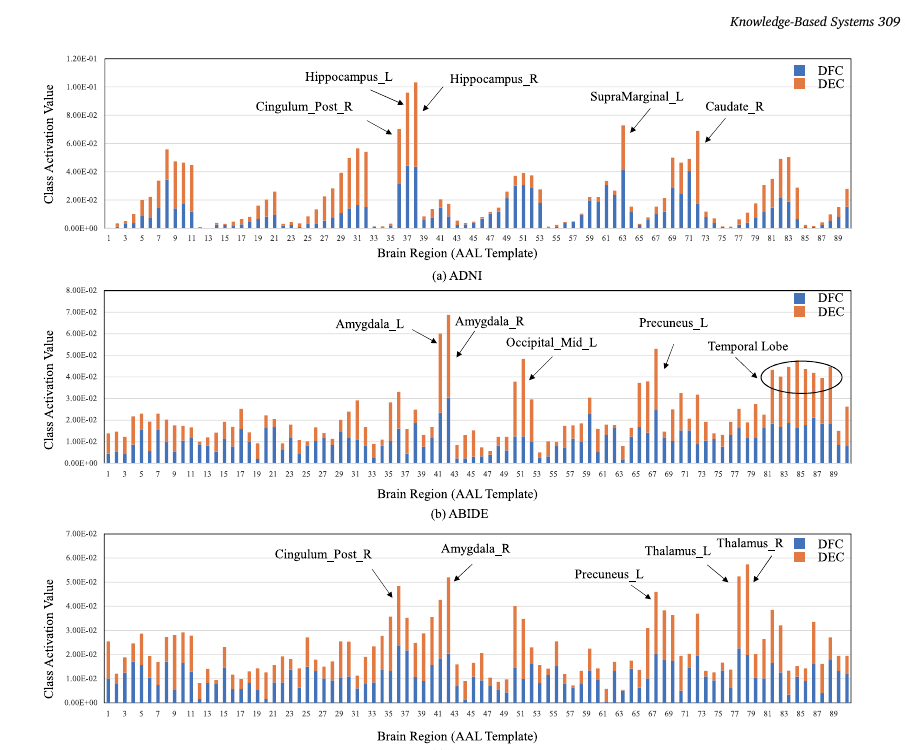

Grad-CAM 柱状图

可解释性部分用了 Grad-CAM 风格的分析。
图里的含义是：

  • 蓝色柱子：这个脑区的重要性来自 FC
  • 橙色柱子：这个脑区的重要性来自 EC

这张图很有意思，因为它不只告诉你“哪个脑区重要”，还告诉你：

这个重要性到底更多来自相关性模式，还是更多来自方向性模式。

1. MCI / ADNI

最重要的区域包括：

  • 左右海马
  • 右后扣带回
  • 左缘上回
  • 右尾状核

海马在图里最显眼，这和 MCI / AD 的研究背景非常一致。
而后扣带回和尾状核在 EC 分支下更明显，说明方向性连接为解释补充了额外信息。

2. ASD / ABIDE

最突出的区域是：

  • 左右杏仁核
  • 左楔前叶
  • 部分枕叶与颞叶区域

作者特别强调杏仁核和颞叶。
这也符合 ASD 研究里常见的解释：情绪处理、社会交互和高级感知相关网络可能存在异常。

3. ADHD

最重要的区域包括：

  • 左右丘脑
  • 右杏仁核
  • 左楔前叶
  • 右后扣带回

丘脑在图里非常突出。作者把它和感觉信息中继、注意调节联系起来，这个解释是合理的。

脑区映射：融合后的解释更像“子网络”

MCI

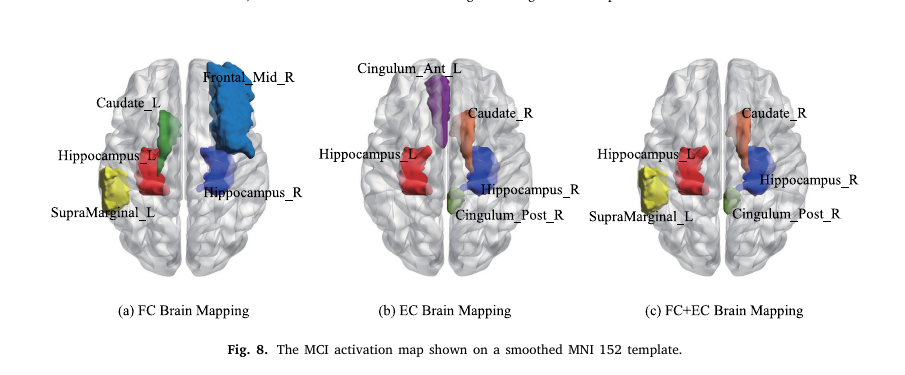

MCI 脑区映射

这张图把 FC-only、EC-only、以及 FC+EC 融合后的关键脑区直接投到脑模板上。

作者认为 Fig. 8(c) 最有价值，因为融合后更容易同时看到：

  • 左海马
  • 右海马
  • 后扣带相关区域

这些区域更像一个和 MCI 有关的 子网络，而不只是几个分散亮点。

ASD

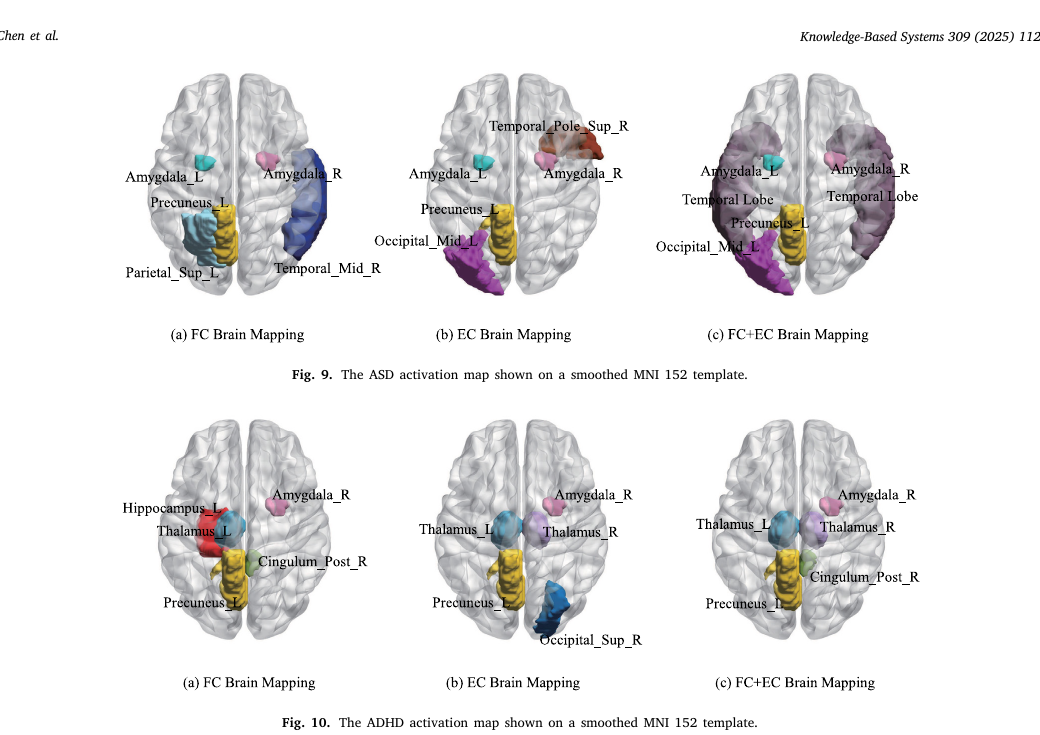

ASD 脑区映射

在 ASD 这张图里，作者特别提到一个现象：
只用 FC 时，会出现一些临床证据不够充分的偏移脑区；
而融合后，模型更集中在：

  • 杏仁核
  • 颞叶
  • 楔前叶
  • 枕中回

也就是说，融合不仅提高分类精度，还让解释更稳。

ADHD

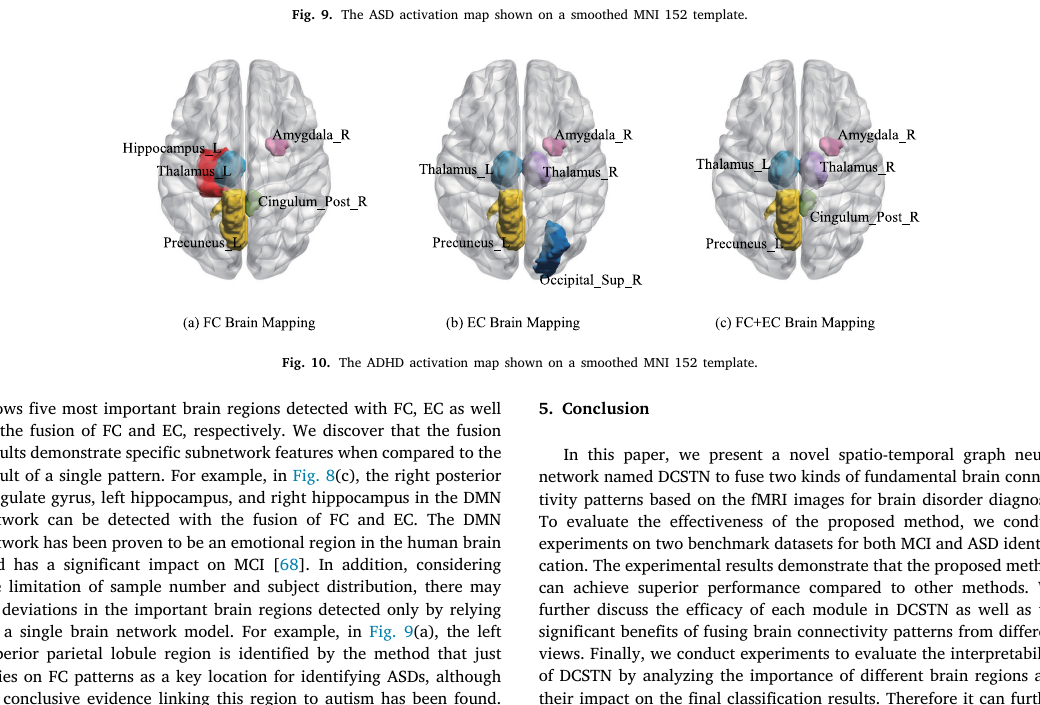

ADHD 脑区映射

在 ADHD 里，作者也给了一个类似反例：
只用 EC 时会出现一个右枕上回区域，但当前没有充分证据证明它与 ADHD 病理稳定相关；
融合后，结果更集中在：

  • 丘脑
  • 杏仁核
  • 楔前叶
  • 后扣带回

所以论文在可解释性上的真正主张是：

FC + EC 的融合不仅能增强信号，还能压低单一连接模式下容易出现的偏差脑区。

这篇论文的优点

这篇论文有三个优点比较明显。

第一，问题提得准。
它不是泛泛地说“动态图更好”，而是明确提出：脑连接的相关性和方向性应该联合建模。

第二，实验设计比较完整。
不仅有总体结果，还有：

  • 模块消融；
  • FC / EC 融合消融；
  • 参数敏感性分析；
  • 可解释性分析。

第三，方法和结论是对得上的。
引言里说 FC 和 EC 互补，后面消融实验真的证明了 DC > DFC 和 DC > DEC。
这说明整篇论文逻辑比较闭环。

局限性也很明确

作者自己也承认了两点局限。

第一，只用了 fMRI 单模态。
如果后续能和 T1、DTI 或其他脑成像模态联合，可能会更强。

第二，图结构在每个时间窗里仍然是固定构造出来的。
这意味着它还没有真正做到“网络拓扑随时间自适应生成”。

所以这篇论文的价值更像是：

它把 FC + EC 融合这条路线讲清楚并做实了，但还不是终局方案。

一句话总结

如果要用一句话概括这篇论文，可以这样说：

DCSTN 证明了脑疾病分类里不能只看脑区是否相关，还要看信息如何随时间定向流动；把动态 FC 和动态 EC 放进同一个时空图网络，并让 EC 去引导 FC 融合，能同时提升性能和可解释性。

如果你做的是 fMRI、脑图学习、时空图网络或医学影像分类，这篇论文值得读，因为它解决的不是一个边角技巧，而是一个很核心的建模取舍问题：脑连接到底该只看相关性，还是也要把方向性拉进来。
