ASD-GraphNet：ASD 诊断为什么要把 fMRI 变成脑图

Date 2026-05-21 · Category tech · Status finished · Confidence likely
论文解读, 医学影像, 脑网络

论文信息

论文题目：ASD-GraphNet: A novel graph learning approach for Autism Spectrum Disorder diagnosis using fMRI data

发表 venue：Computers in Biology and Medicine, 2025

这篇论文研究的是基于静息态功能磁共振 rsfMRI 的 ASD 辅助识别。这里：

  • ASD = Autism Spectrum Disorder，自闭症谱系障碍
  • TDC = Typically Developing Controls，典型发育对照组

作者提出的框架叫 ASD-GraphNet。但先说结论：

这篇论文最有价值的地方，不是提出了一个很新的图神经网络，而是把 多图谱建图 -> 图特征提取 -> 特征工程 -> 分类 -> 可解释性分析 这条链路搭得比较完整。

它更像一篇工程完整性强于方法突破性的论文。

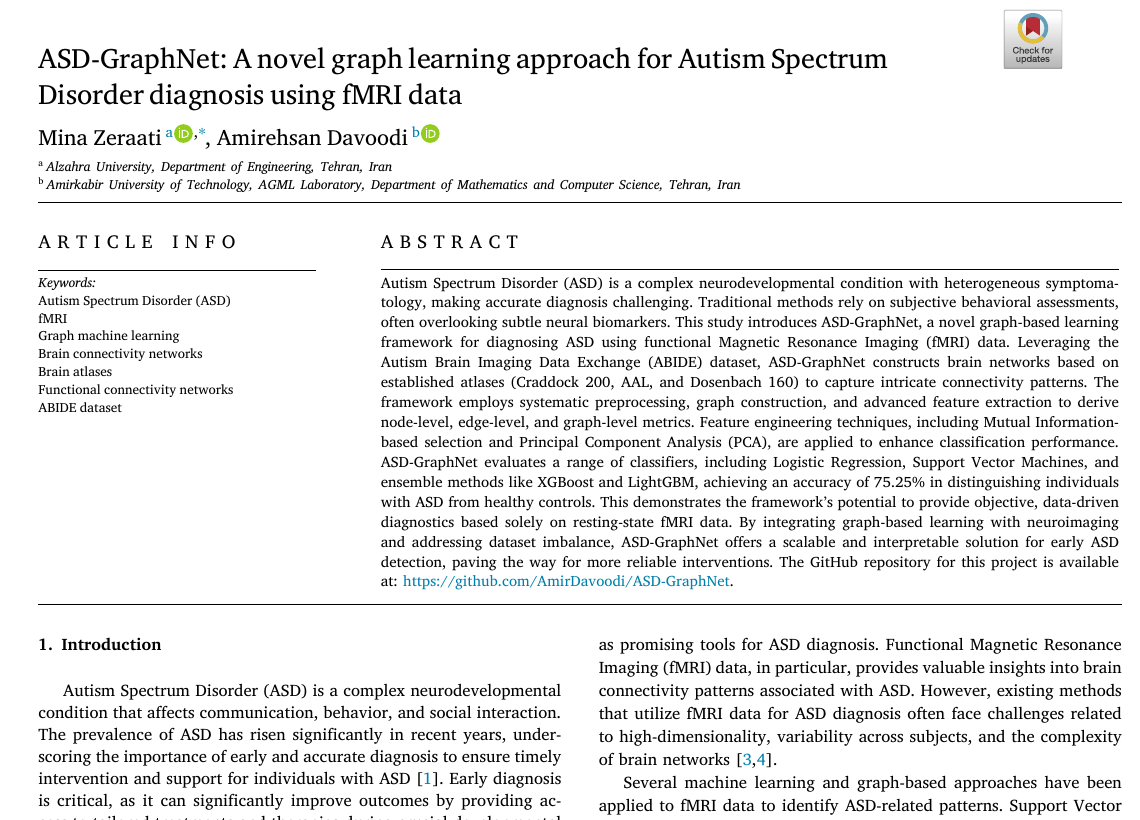

论文标题与摘要，图源：论文原图裁剪

核心动机：为什么作者要做这件事

这篇论文的出发点并不复杂。

传统 ASD 诊断很大程度依赖行为观察、量表和临床经验。这些方法当然重要，但会带来两个问题：

  • 主观性强：不同评估者和不同场景下可能存在偏差；
  • 很难捕捉早期、细微的神经生物学差异。

作者认为，rsfMRI 提供了一个更客观的入口，因为它能看到：

脑区 A 和脑区 B 是否一起活动；
脑网络整体如何组织；
某些功能系统之间的连接是否异常。

但已有方法也有明显短板：

  • 只用单一脑图谱，结果容易被 atlas 选择绑架；
  • 特征维度太高，很容易过拟合；
  • 只看少数连接指标，脑网络信息不完整；
  • 解释性不足，临床上不容易信任。

所以这篇论文真正要解决的问题是：

能不能把 rsfMRI 变成脑图，再系统地提取不同层级的图特征，做出一套更稳、更可解释的 ASD 辅助诊断流程？

整体方法：它其实不是端到端 GNN

先看整条流程图。

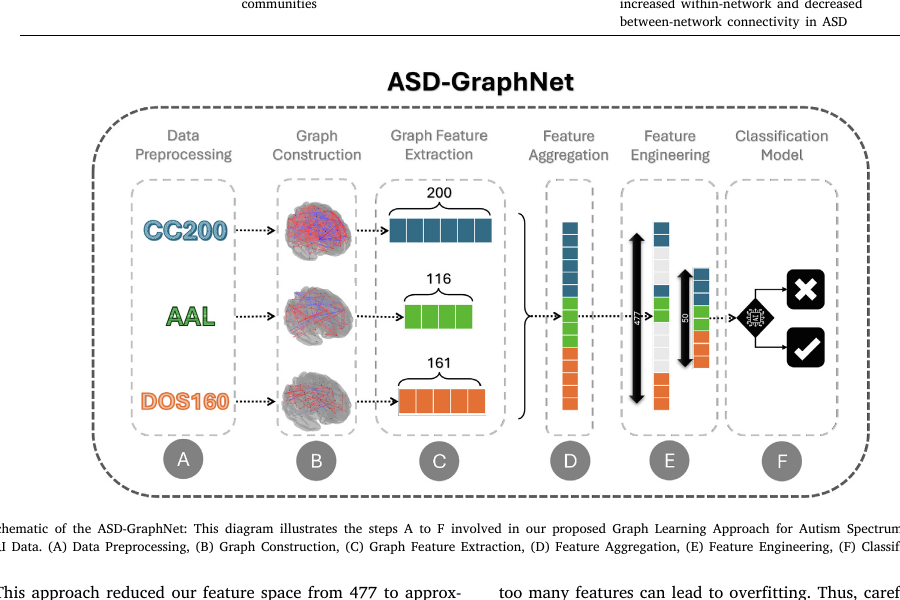

ASD-GraphNet 总流程，图源：论文原图裁剪

这篇论文虽然名字里有 GraphNet，但它不是那种把脑图直接丢进端到端图神经网络里训练的路线。它更接近这样一条传统但完整的图学习流水线：

rsfMRI
-> 预处理
-> 多脑图谱划分脑区
-> 构造功能连接图
-> 提取节点级 / 边级 / 图级特征
-> MI / PCA 做特征工程
-> 传统机器学习分类器
-> SHAP 解释结果

这也是这篇论文最容易被误读的地方：

它的“图学习”核心不是图卷积，而是图表示和图特征工程。

第一步：预处理和三套脑图谱

作者使用的是 ABIDE-I 数据集，来自多个采集中心的 rsfMRI 数据。

预处理流程包括：

  • 质量检查
  • 头动校正
  • 切片时间校正
  • 空间标准化
  • 平滑
  • 时间滤波
  • 可选的全局信号回归
  • 提取脑区时间序列

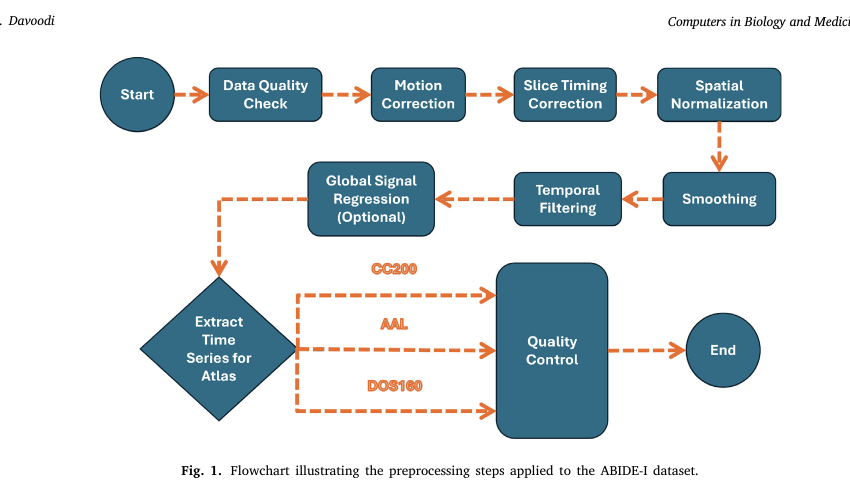

预处理流程图，图源：论文原图裁剪

之后，作者没有只用一个 atlas，而是同时用了三套脑区划分方案：

  • CC200：200 个 ROI，偏功能划分，分得更细；
  • AAL：116 个 ROI，偏解剖划分，解释性更强；
  • DOS160：161 个 ROI，更贴近执行控制、默认网络和显著性网络。

作者的判断是：

单一 atlas 看到的只是脑组织的一种切法，多 atlas 融合更有机会覆盖不同空间尺度和不同功能网络。

第二步：把每个受试者变成三张脑图

每个受试者在每个 atlas 下都会生成一张功能连接图。

构图方式很标准：

  • 节点：脑区 ROI
  • 边：两个 ROI 时间序列之间的 Pearson 相关
  • 边权重：相关强度

也就是：

每个人
-> 3 套 atlas
-> 3 张脑连接图

作者还设置了一个阈值 alpha = 0.49，把太弱的连接删掉，只保留中等到较强的连接。这一步的目的主要是：

  • 降噪；
  • 减少图过于稠密带来的计算负担；
  • 让后面的特征更聚焦于相对稳定的功能连接。

从这里开始，问题就从“原始影像分类”变成了“脑网络图分类”。

第三步：提三层图特征，而不是只看某一条连接

作者把图特征分成三层：

  • 节点级
    • 度中心性
    • 接近中心性
    • 中介中心性
    • 特征向量中心性
  • 边级
    • 边中介中心性
    • 边密度
    • 聚类相关指标
  • 图级
    • 平均路径长度
    • 平均度连接性
    • 模块度

这三层特征实际上分别回答三种问题：

节点级：哪些脑区像枢纽？
边级：哪些脑区之间的连接关系异常？
图级：整张脑网络的组织方式有没有变？

这比只拿一张相关矩阵做分类更系统，因为它同时保留了：

  • 局部脑区的重要性
  • 脑区之间的交互结构
  • 整体网络拓扑

第四步：先筛特征，再比分类器

特征提出来之后，作者没有直接硬上深度模型，而是先做特征工程。

这里有两个关键步骤。

1. 互信息筛选 MI

作者把和 ASD / TDC 标签最相关的特征筛出来，只保留前 10%。

文中给的例子是：

原始特征：477
MI 筛选后：约 47

这一步的意义非常大。因为脑图特征很容易维度高、噪声多，先筛再学通常比“把所有特征全喂进去”更稳。

2. 主成分分析 PCA

作者也试了 PCA，标准配置保留 50 个主成分。

但从实验看，MI 比 PCA 更有效。原因不难理解：

  • MI 直接面向分类标签；
  • PCA 只是保留方差，不保证保留最能分出 ASD 的信息。

3. 分类器比较

作者系统比较了多类分类器：

  • LR
  • DT
  • RF
  • SVM
  • MLP
  • XGBoost
  • LightGBM

这一点很像一篇扎实的工程论文：不是先假定“深度学习一定最好”，而是把不同范式都跑一遍。

实验结果：作者真正证明了什么

这篇论文最值得看的，不是最终那个 75.25%，而是它通过一组消融实验证明了几件事。

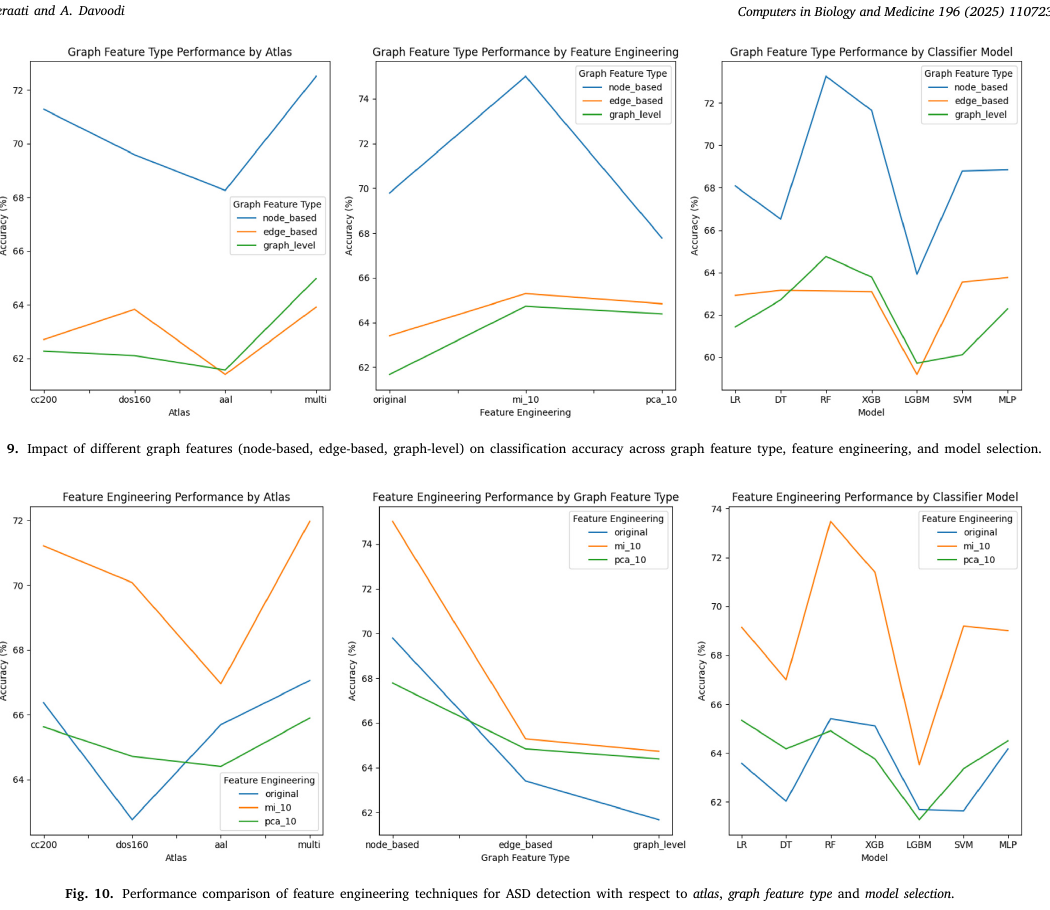

核心结果对比，图源：论文原图裁剪

1. 多 atlas 真的比单 atlas 更好

配置 Accuracy
CC200 71.85%
AAL 69.46%
DOS160 70.18%
Multi-Atlas 73.04%

结论很直接：

多图谱融合有效，但提升幅度不算巨大，属于稳健增益。

2. 节点级特征最有用

图特征类型 Accuracy
Node-based 75.10%
Edge-based 67.15%
Graph-level 67.33%

这说明对 ASD 分类而言，哪些脑区是网络枢纽、它们在网络中的中心性如何变化，比只看边或全局统计量更有判别力。

3. MI 是全文最值钱的技术点之一

特征工程 Accuracy
Original 70.43%
PCA 69.22%
MI 75.03%

这个结果非常关键。它说明这篇论文真正的性能收益，很大一部分来自：

不是更深的模型
而是更合理的特征筛选

4. Random Forest 最稳

分类器 Accuracy Specificity F1
RF 73.47% 75.13% 73.24%
XGB 72.31% 70.88% 72.08%
MLP 70.37% 69.02% 67.37%
SVM 69.79% 72.08% 68.83%

这说明在这种：

  • 样本量有限
  • 多站点异质性强
  • 特征维度高

的场景里，RF/XGBoost 这类树模型比很多更复杂的模型更稳。

5. 最终代表性结果

作者最终报告的总体结果是：

  • Accuracy = 75.25%
  • Sensitivity = 75.07%
  • Specificity = 76.40%
  • Precision = 75.34%
  • F1 = 74.65%

这里需要读者注意一个细节：

论文里的不同表格有时对应不同统计口径，所以你会看到局部消融里最优是 73.47%，最终总表里又写 75.25%。这说明论文写作严谨性一般，但不影响它的主结论方向。

可解释性：模型最后盯住了哪些脑区

这部分是全文另一个亮点。作者用 SHAP 来解释模型为什么会判某个受试者更像 ASD。

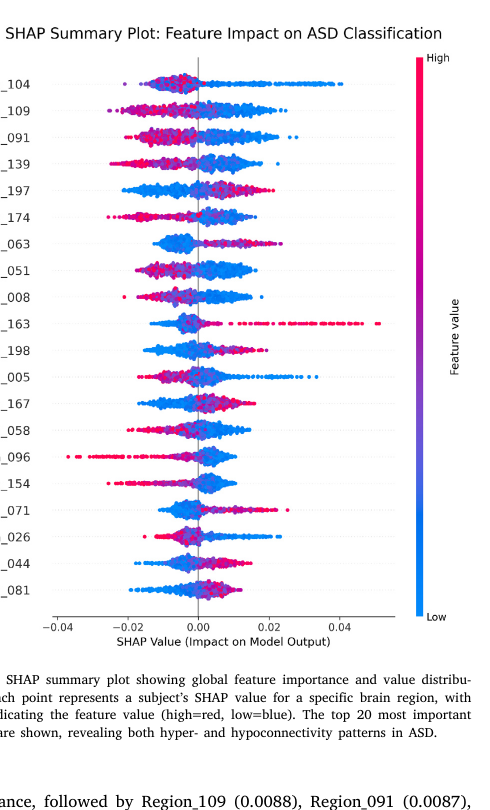

SHAP 总结图，图源：论文原图裁剪

作者发现：

  • 200 个脑区里，105 个更偏向 低连接
  • 95 个更偏向 高连接

也就是说，这篇论文支持的不是“ASD 全脑统一低连接”这种简单结论，而是：

不同脑网络朝不同方向变化：有的变弱，有的变强。

作者列出的 Top-10 关键脑区如下：

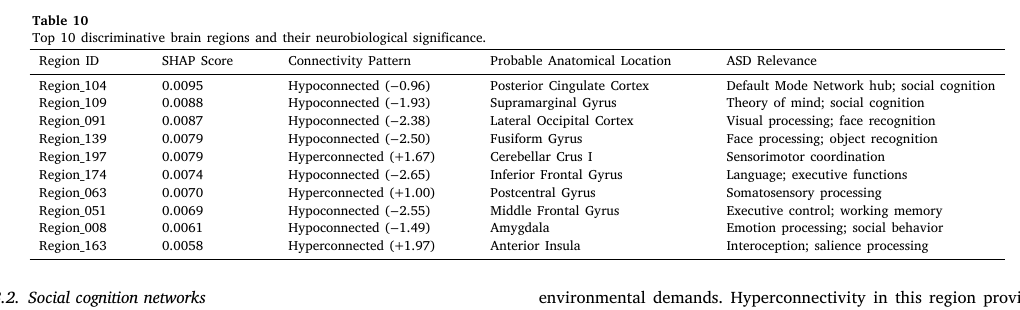

Top-10 判别脑区，图源：论文原图裁剪

最值得记住的是这几类区域：

  • 默认模式网络 / 社会认知网络

    • Posterior Cingulate Cortex
    • Supramarginal Gyrus
    • Fusiform Gyrus
    • Amygdala

    这些区域大多表现为低连接，对应：

    • 自我相关加工
    • theory of mind
    • 人脸识别
    • 情绪处理

  • 感觉运动 / 显著性网络

    • Cerebellar Crus I
    • Postcentral Gyrus
    • Anterior Insula

    这些区域更偏向高连接，对应：

    • 感觉敏感
    • 感觉过载
    • 注意分配异常
    • 可能的补偿机制

如果压缩成一句话，这部分的神经图景是：

ASD 可能同时包含“高阶社会认知网络整合不足”和“感觉/显著性系统局部过强”。

作者还给了两个个体级解释图，一个 ASD 个体，一个 TDC 个体：

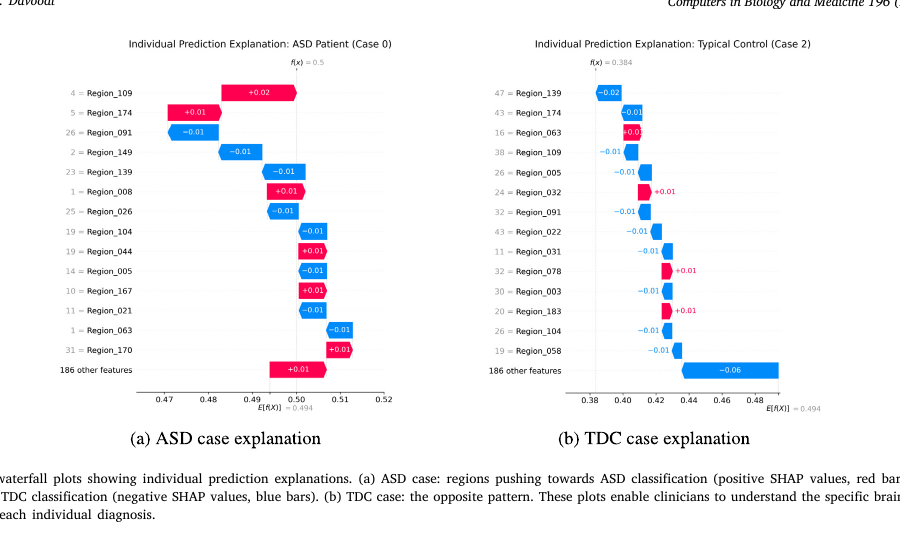

个体级 SHAP 解释，图源：论文原图裁剪

红色条表示把预测往 ASD 推，蓝色条表示把预测往 TDC 推。
这一步的临床意义在于：

模型不只是给一个标签；
还会告诉你，是哪些脑区把这次判断推向了 ASD。

这篇论文的贡献

  • 把多 atlas 融合系统地放进同一条 ASD 分类流程里，而不是只做单一脑图谱实验。
  • 三层图特征设计比较完整，兼顾局部节点、边关系和全局网络拓扑。
  • 证明 MI 特征筛选很有效，这是全文最有实用价值的技术点之一。
  • 分类器对比比较扎实，让结果不至于只依赖单一模型叙事。
  • SHAP 可解释性做得比较到位，把机器学习结果和已有 ASD 神经影像学知识接上了。

这篇论文的局限

  • 创新性中等。它更像一条完整工程流水线，而不是新的图学习范式。
  • 名字里有 GraphNet，但不是端到端 GNN。如果你期待的是更前沿的图神经网络设计，这篇会显得保守。
  • 结果不差，但没有压倒性领先。75.25% 更像中上水平，而不是明显拉开代差。
  • 文中有少量数字前后不完全一致，例如样本总数和不同表格的统计口径，写作严谨性一般。
  • 横向对比不完全公平。不同论文的样本筛选、预处理和实验协议并不完全相同。
  • SHAP 解释的是模型依赖什么特征，不是因果证明。

我的整体评价

如果把这篇论文放在 ASD + rsfMRI + 图学习 这个方向里看，我会这样评价它：

它不是一篇“方法特别炸裂”的论文，但是一篇很适合学习、复现和讲清楚的论文。

它的优点非常明确：

  • 流程清楚；
  • 动机站得住；
  • 消融实验比较完整；
  • 解释性做得比很多黑箱方法更扎实。

它的弱点也很明确：

  • 模型层面的新意有限；
  • 性能提升幅度不算大；
  • 离真正临床可用还有明显距离。

所以更准确的定位应该是：

作为论文阅读样本：值得读
作为方法复现参考：很好用
作为顶级创新工作：一般

如果你正好在做：

  • ASD / ADHD / AD 这类脑疾病分类
  • rsfMRI 功能连接建图
  • 图特征工程
  • 可解释性分析

那这篇论文最值得你借鉴的不是 75.25% 这个数字，而是它那条完整的方法链：

多图谱建图
-> 多层图特征
-> 先筛特征再分类
-> 最后做神经生物学解释

这条链路不一定最前沿，但很实用。
